认识一下直齿驱动

品质如一 · 不二选择 · 以诚相待 · 共创未来

什么是直齿驱动

直齿回转驱动又叫齿轮式回转驱动,是由回转支承、齿轮、壳体、适配法兰、支撑轴承、密封等部件,经过合理设计、部件制造、调试、装配等工序,产出的具有能同时承受轴向力、径向力、倾覆力矩并且具有一定减速比的回转式减速装置,简称回转驱动。

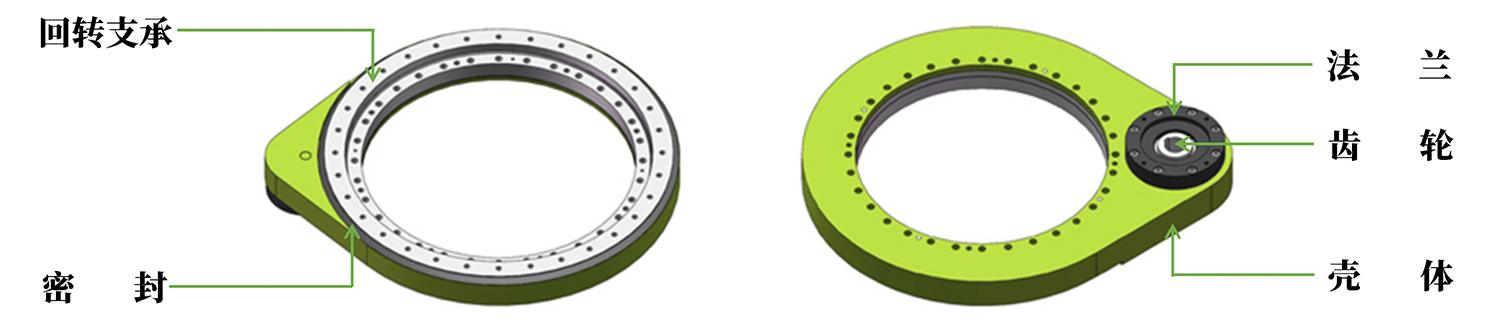

直齿驱动结构图示

Structure diagram

齿轮式回转驱动

直齿驱动的特点

Features

直齿驱动特点

回转驱动壳体、法兰等部件表面采用磷化或者喷塑处理,美观防腐蚀。

齿轮及齿圈进行齿淬火,增加齿承载能力,大幅增加齿的耐磨性,寿命延长。

齿轮采用轴承两端支撑旋转,旋转自如,可靠性高,减少减速机轴或马达轴的损坏。

适配法兰根据客户要求定制,适应客户各种安装需求。

回转驱动采用紧凑型设计,为客户节省安装空间,便于客户设计轻量化整机,安装使用更便捷。

回转支承用四点接触球类型,可同时承受轴、径向载荷及倾覆力矩,转速高。

壳体采用QT450-10铸造而成,加工变形小,强度高,韧性好,耐磨,稳定,经久耐用。

回转驱动的回转支承及壳体全部采用NBR橡胶密封,防尘,防泼水,IP65防护等级。

回转驱动采用全包裹式设计,润滑脂不易污染、损耗,减少维护次数,降低维护成本。

直齿回转驱动应用演示

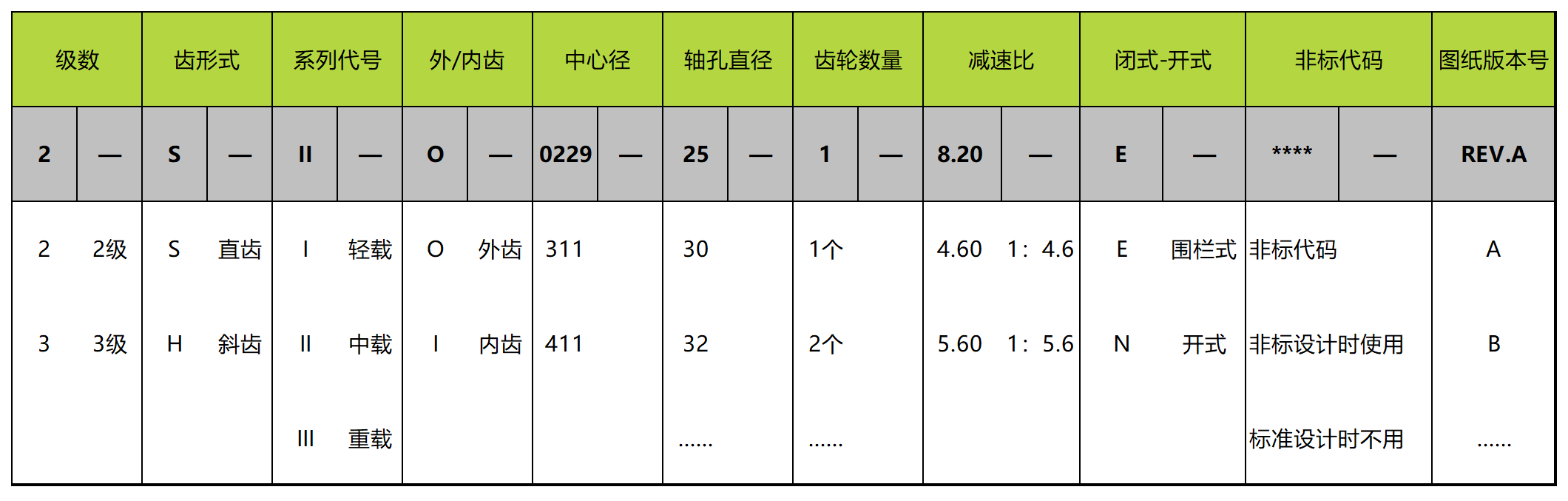

直齿驱动分类及型号说明

直齿回转驱动按照不同的模数分为3个系列,轻载M=4、中载M=6、重载M=8,驱动的总高对应的分别也是低、中、高。

每个系列的尺寸都从小到大,载荷、倾覆力矩也逐渐增大,满足客户各种使用要求。

我们可以根据客户要求,快速选型,初次沟通后,如果需要,快速给客户定制非标驱动。

直齿驱动参数

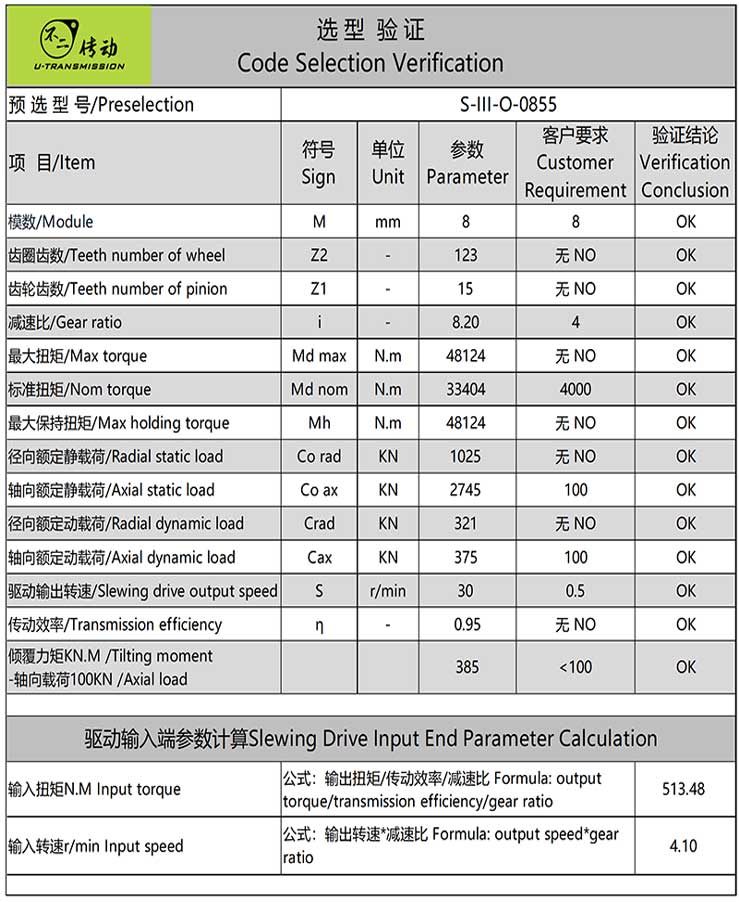

直齿驱动选型

不二传动为客户提供一目了然的选型验证文件,客户可以通过文件清晰的得出回转驱动是否适用,直观的了解每个参数的安全系数,避免选型错误给客户带来麻烦及损失。

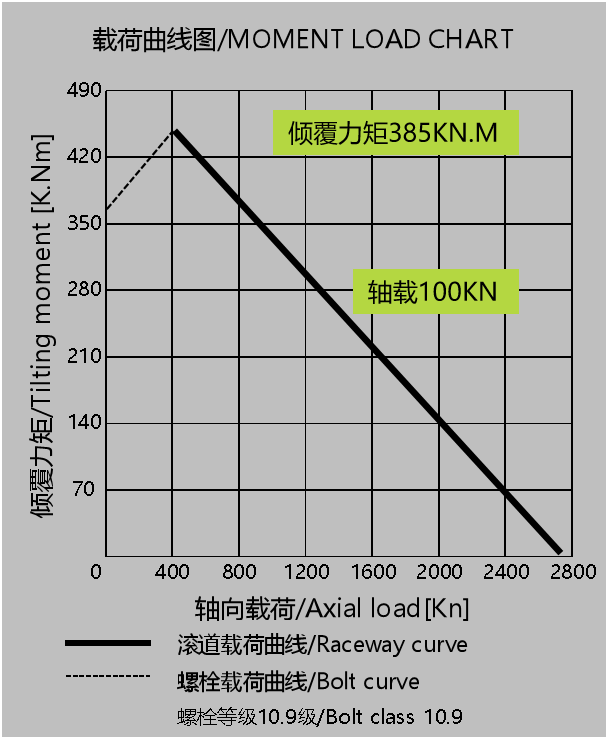

回转驱动参数

直齿驱动的应用

直齿驱动应用在工业机器人、机床回转台、起重机、随车吊、自动化生产线、光整机、雷达车、变位机、柔性折弯机、抓草机、太阳能板扫雪车、林业机械、农业机械等领域。
