回转支承

回转支承介绍

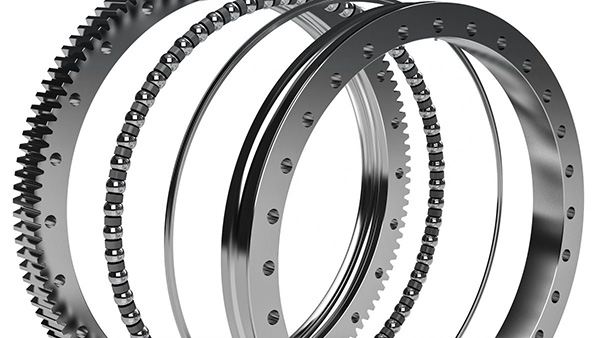

回转支承也叫转盘轴承,是支撑两个部件做相对旋转运动的机械零件, 它由外圈(有齿或无齿)、内圈(有齿或无齿)、 滚动体(钢球或滚子)、隔离块或保持架、密封、 油嘴这六部分组成,可以承受轴向和径向力以及倾覆力矩。回转支承在各类工程机械、工业机械、 起重机械等领域有着广泛的应用。

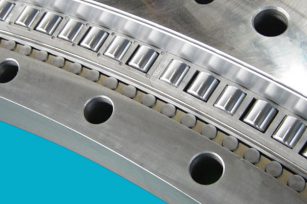

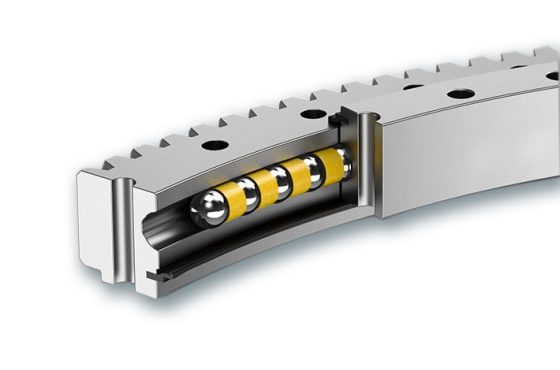

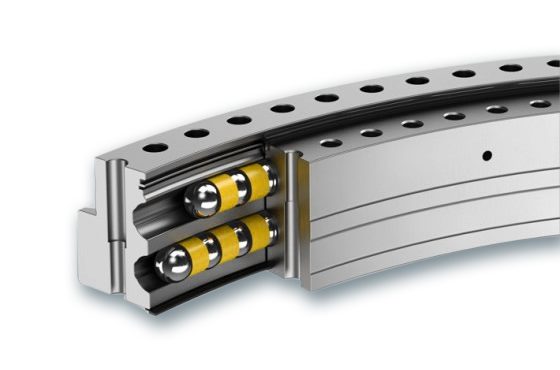

常见的回转支承结构

回转支承各部件的材质介绍

回转支承的内圈、外圈采用表面淬火钢,当用户无特殊要求时,一般选用50Mn钢或42CrMo钢。 也可根据用户的具体要求选用其他材质,比如铝、不锈钢等。

滚动体一般采用高碳铬轴承钢,牌号为GCr15,采用整体淬火达到较高硬度。
密封一般采用耐油丁睛橡胶NBR制造,根据使用温度不同也可以选用耐低温的低温 硅橡胶密封,和耐高温的氟橡胶密封。

回转支承轴承的保持架有整体式、分段式、隔离块式等结构。其中整体式和分段式保持架用20号钢, 45号钢或ZL102铸造铝合金、黄铜、尼龙等材质制造;隔离块式采用聚酰胺1010树脂、 尼龙、黄铜等制造。

回转支承轴承的注油油嘴一般以黄铜和不锈钢为主。

回转支承的加工过程

锻造
调制
车加工
淬火

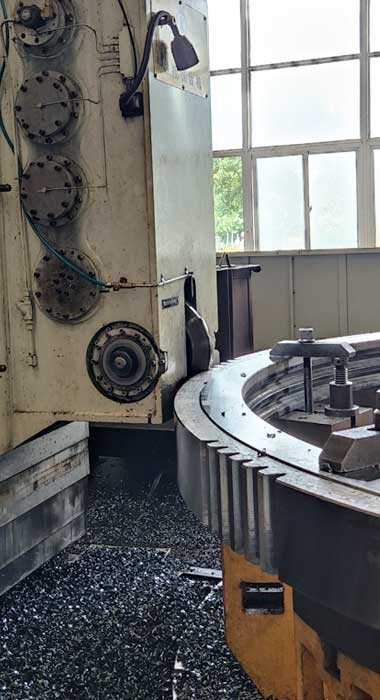

齿加工
合套
装配

回转支承安装使用注意事项

回转支承想要经久耐用,就应该设计高刚性的安装基础,安装面加工平整或者安装时垫平;设备不超负荷运转,定期保养设备,保证设备整洁,及时更换密封。使用中确保润滑系统正常工作,保证回转支承有良好的润滑。这样回转支承在使用的时候就可以平稳运转, 达到令人满意的使用寿命。

回转支承选型

回转支承是承上启下的关键部件,可以实现支承,回转、传递动能,固定部件等多种功能,选择使用回转支承的时候,要考虑下面这几个因素:

回转支承选型要综合考虑各种相关的因素,上面列举了非常重要的四点,但是实际的生产使用中会遇到各种其它的因素,如果设计选型的时候没有充分考虑到各种因素对使用的影响,会给客户的使用带来麻烦,所以大家设计新设备的时候需要跟专业的技术人员充分的沟通交流。

不二传动回转支承有多种标准系列可供选择,如果你不知道如何选型,请与我们联系,我们的工程师将会为你提供帮助。同时,我们的工程师也可以为客户提供个性化的非标设计。

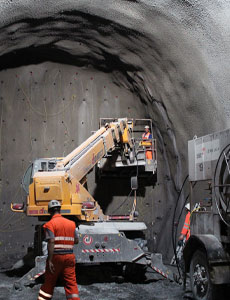

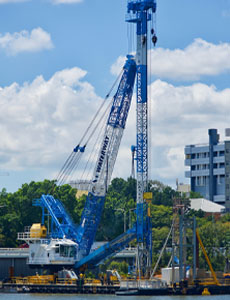

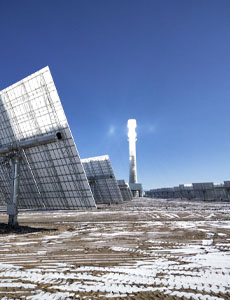

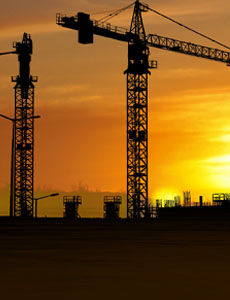

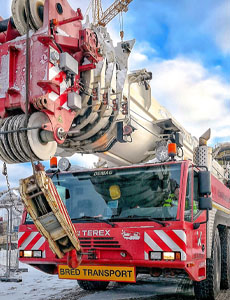

回转支承的应用
