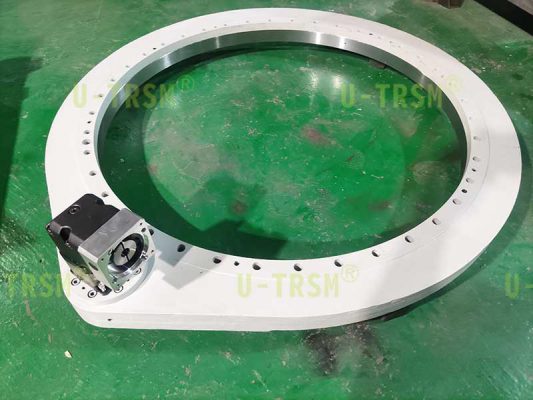

竖直安装使用的小载荷轻薄型直齿回转驱动
发布时间:2022/08/09 最新产品 浏览次数:1527
型号:S-I-O-0980
类型:轻薄型直齿回转驱动
驱动减速比:17.8:1
额定输出扭矩:7100N.M
回转中心直径:980mm
带适配法兰总高:80mm

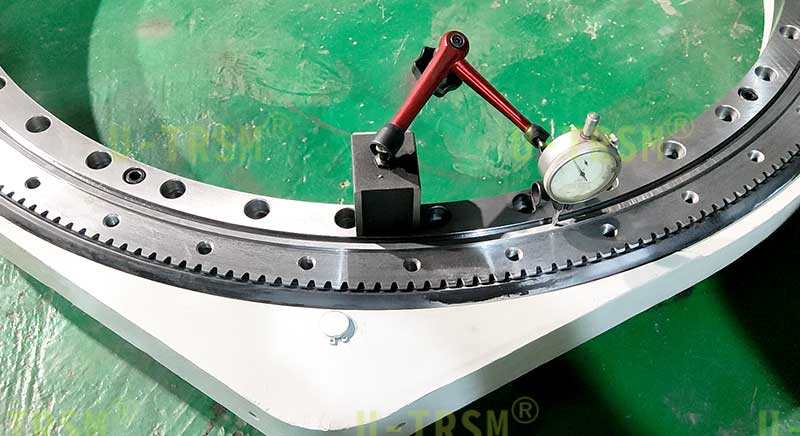

齿间隙≤0.35mm
S-I-O-0980 竖直安装小载荷轻薄型回转驱动应用在工业自动化领域,客户要求回转驱动的内径要足够大,载荷很小,要求回转驱动越薄越好,重量越轻越好。
其实在设备设计中有很多类似的需求,被转工件重量很轻,但是尺寸比较大,客户还要从回转驱动的内径穿过尺寸较大的部件。这就要求齿轮式回转驱动做成轻薄型的,首先要考虑回转驱动的强度,不能设计满足不了客户载荷要求的过于轻薄的回转驱动。

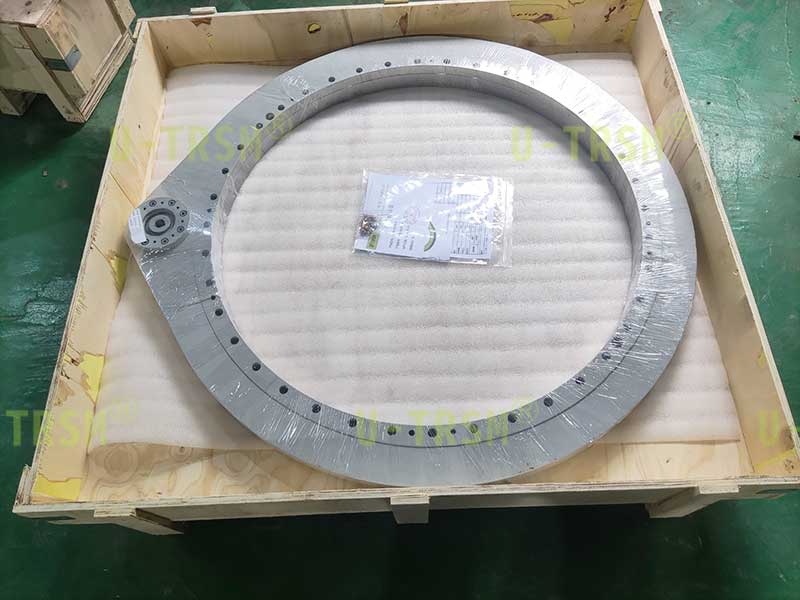

然后要考虑生产制造的难度,大而薄的产品往往加工难度高,加工精度很难保证,所以设计的时候要充分考虑加工难度,在保证相对容易加工的前提下,尽量做到轻薄,满足客户的要求。只有这样设计出来的方案才算好方案,既满足使用要求,又适合加工制造,不二传动综合考虑后为客户设计了S-I-O-0980这款轻薄型回转驱动,现已顺利完成生产并交付客户使用,使用反馈良好。
