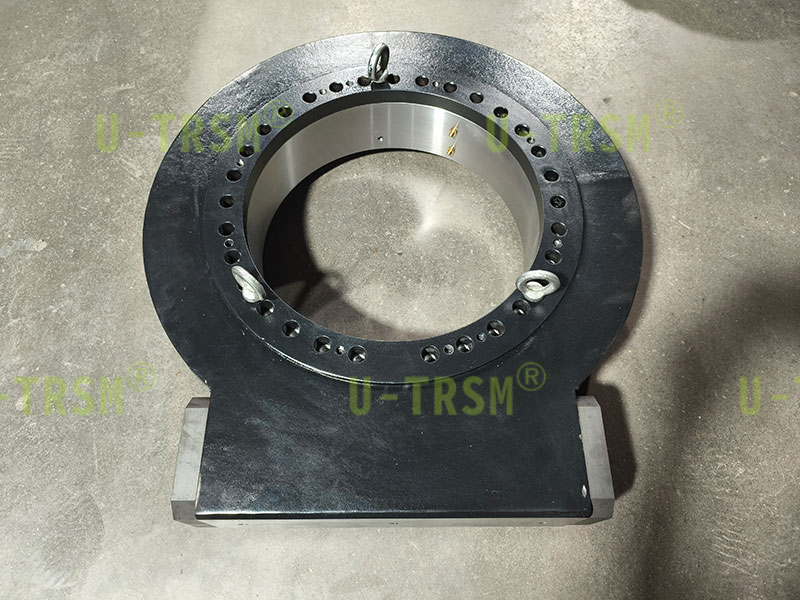

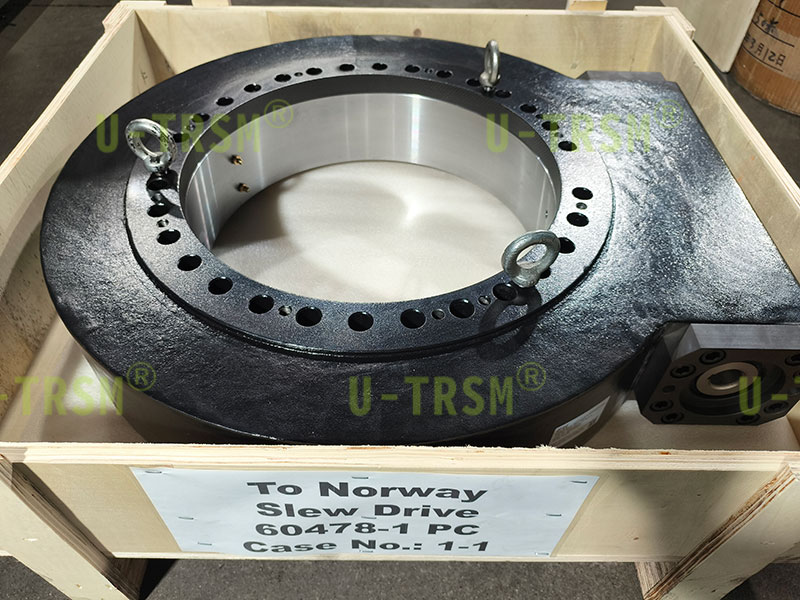

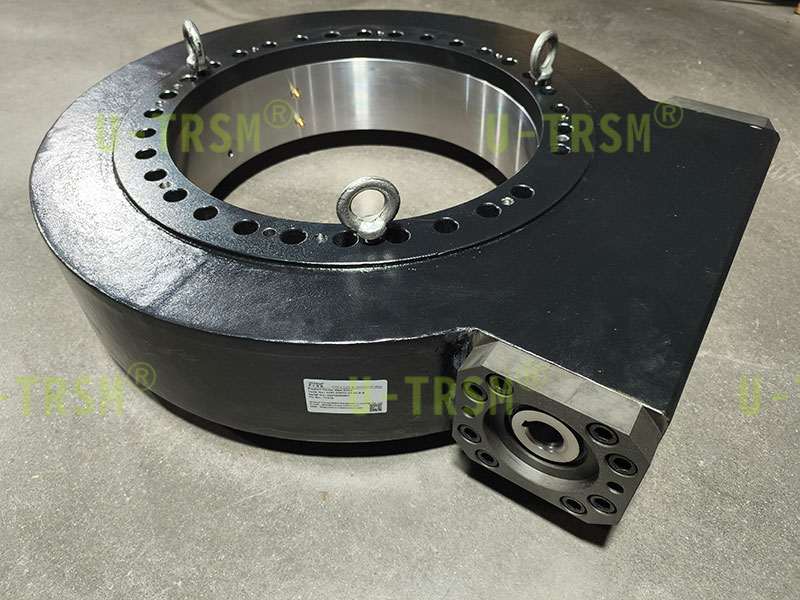

不二传动双排球式回转驱动:车载起重机的高效承载解决方案
发布时间:2025/06/26 最新产品 浏览次数:58
型号:WZ-Ⅵ-O-0478
类型:蜗轮蜗杆式回转驱动
驱动减速比:80.0
回转中心直径:478 mm
总高:138mm
齿间隙≤0.15mm
一、设计背景与核心需求
客户需求聚焦于车载起重机场景,要求驱动装置满足:
体积紧凑:适配车载设备的空间限制;
高载荷与倾覆力矩:应对起重作业中的复杂受力工况。
不二传动针对此研发的双排球式回转驱动,通过双排沟道结构设计,精准解决了传统单排结构在载荷能力上的瓶颈,实现了性能的显著提升。
二、技术亮点与性能参数
双排沟道设计的核心优势
载荷能力跃升:轴向载荷可达 3300kN,倾覆力矩达 315kN·m,较单排结构负载能力提升 50% 以上。
扭矩输出强劲:额定输出扭矩达 45kN·m,满足起重设备的动力需求。
应力分散与寿命延长:双排钢球在滚道内分担径向载荷,减少单点应力集中,降低滚道疲劳损伤,实测使用寿命显著延长。
结构与性能的协同优化
紧凑空间适配:双排球结构在有限径向空间内实现高承载,契合车载设备的安装要求。
运动精度保障:滚道与钢球配合精密,确保回转运动平稳,定位误差极小,提升作业安全性。
四、应用场景与客户反馈
典型应用:车载起重机、工程车辆回转机构、移动起重设备等对空间与载荷要求苛刻的场景。
市场反馈:凭借卓越的承载能力、结构稳定性与耐用性,该驱动已获得客户的好评,实际应用中表现出:
作业效率提升(高扭矩输出减少启动卡顿);
维护成本降低(寿命延长减少更换频率);
安全性增强(抗倾覆能力提升,减少作业风险)。
不二传动的双排球式回转驱动,通过结构创新实现了“小体积、大承载”的技术突破,尤其适合车载起重机等对空间与载荷有双重要求的场景。其技术价值不仅在于参数的提升,更在于通过力学设计优化,平衡了设备性能、寿命与空间限制的矛盾,为工程装备领域提供了高效可靠的回转驱动解决方案。
