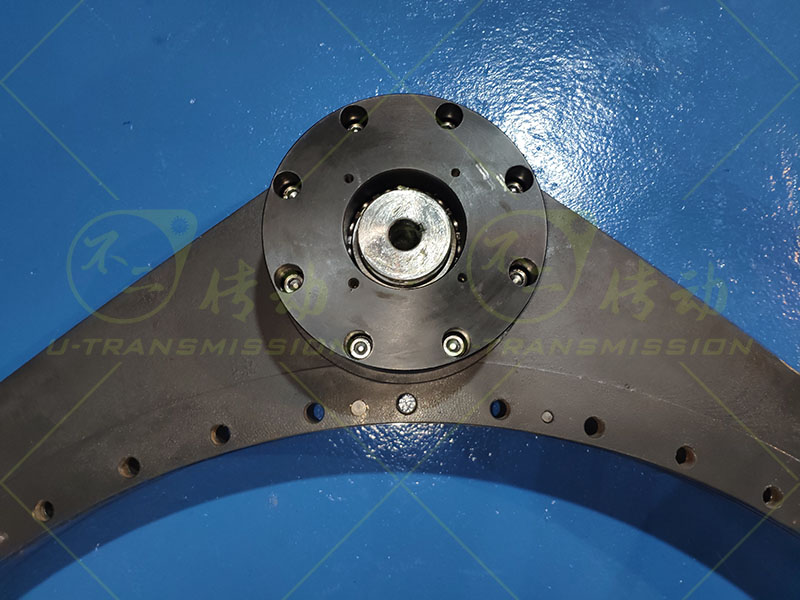

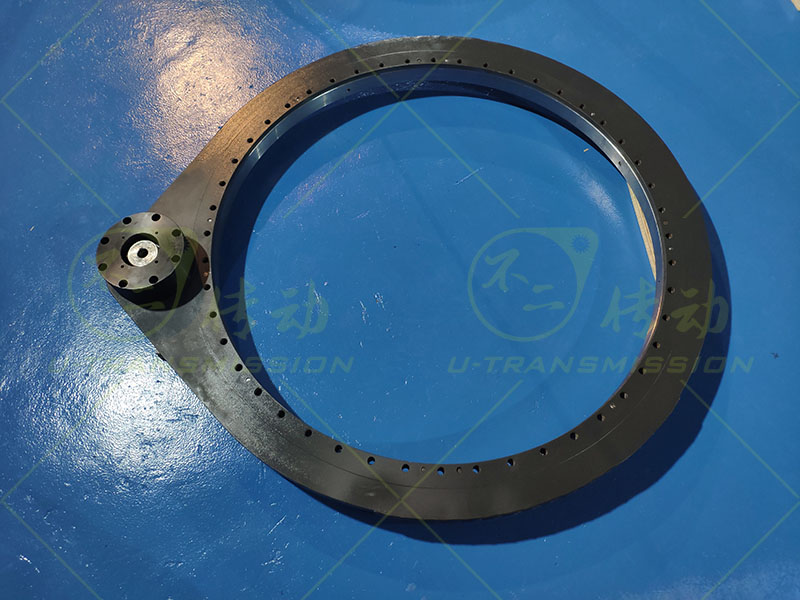

S-II-O-1091-MC中载外齿全防护齿轮式精密回转驱动(回转精度≤0.01°)

发布时间:2021/03/12 最新产品 浏览次数:567

该齿轮式回转减速机减速比13.20
额定输出扭矩20.2Kn.M
回转中心直径1091mm
带适配法兰总高150mm
回转精度≤0.01°

产品详情

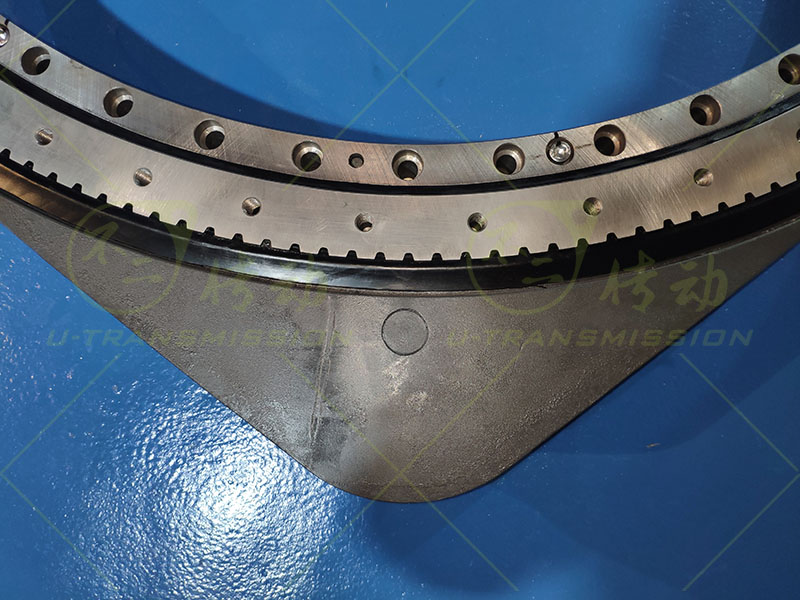

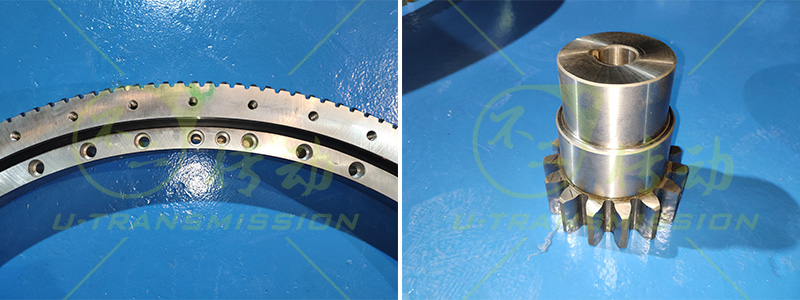

S-II-O-1091-MC直齿驱动客户用在伺服变位机上,要求回转精度≤0.01°,由于伺服电机客户有特殊要求,所以要求精密齿轮式回转驱动的启动力矩很小。不二传动的设计团队收到客户的要求后决定采用负游隙的回转支承,回转支承的齿和传动齿轮的齿淬火后进行磨齿加工,齿精度达到6级,回转支承成品齿跳达到0.05mm以内,只有这样才能保证客户最终的要求,通过合理的工艺安排,严格的质量控制,最终回转支承的成品齿跳0.05mm、端跳0.03mm,小齿轮完全达到6级要求,为客户在伺服变位机上使用高精度齿轮式回转驱动打下坚实基础。



回转驱动

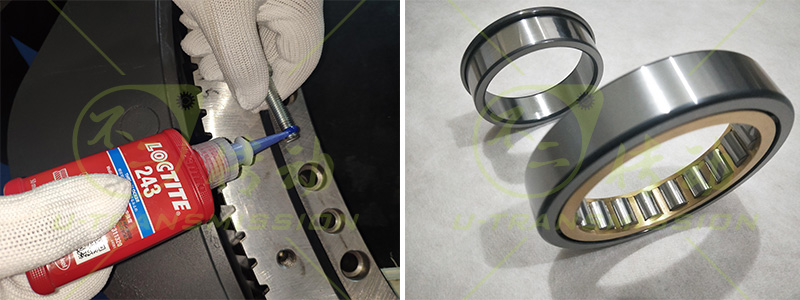

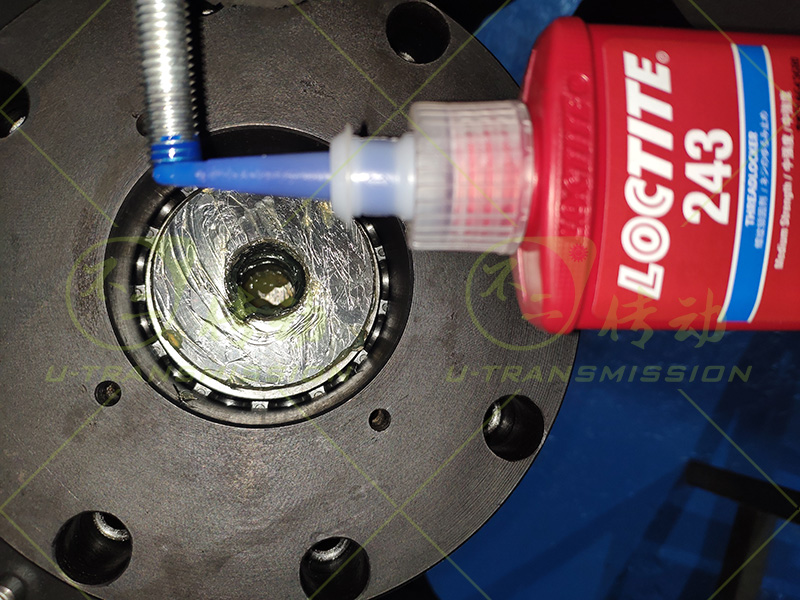

不二传动为客户设计的S-II-O-1091-MC精密齿轮式回转驱动负责伺服变位机水平方向360°回转,为了确保回转精度≤0.01°,传动齿轮的支撑轴承选用P5级精密轴承,连接螺栓的稳定性对精密直齿驱动尤为重要,螺纹紧固胶使用LOCTITE乐泰243,确保连接螺栓稳定。凭借团队丰富的经验,合理的设计,再加上生产过程中严格把控每个零部件的质量,最终的装配调试出乎意料的顺利,不二传动团队又一次成功的完成了设计、生产、装配、调试,精密齿轮式回转减速机一定会在伺服变位机上有优秀的表现。



回转驱动
