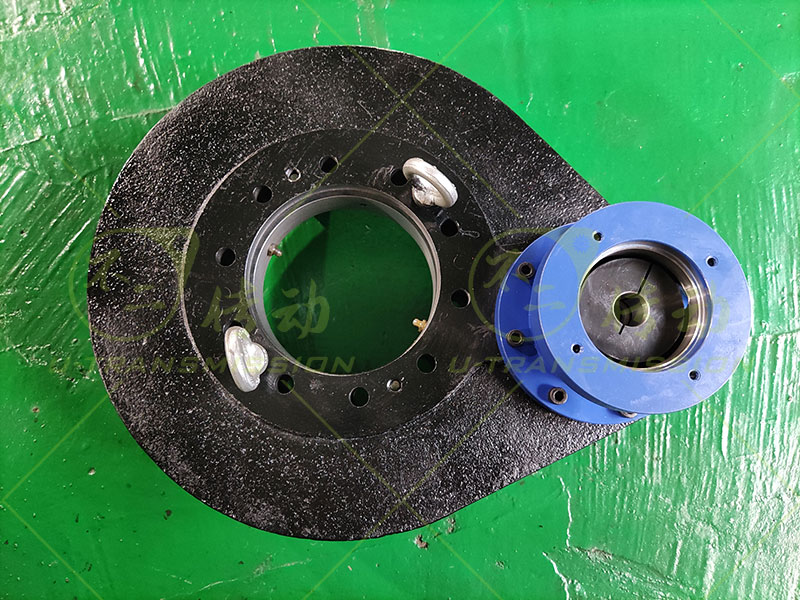

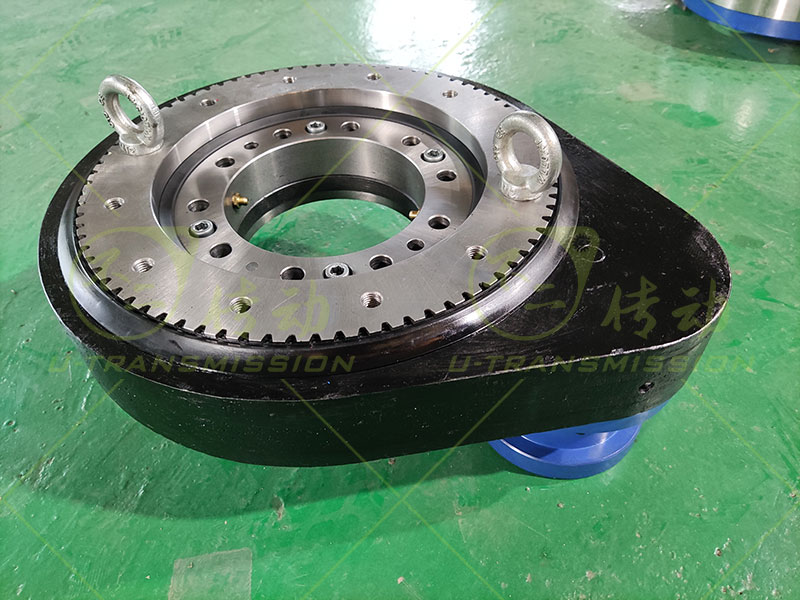

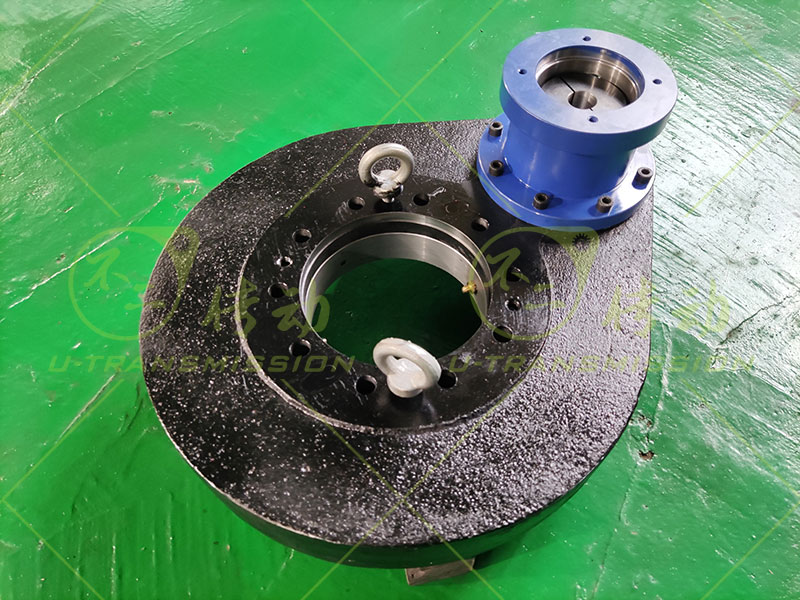

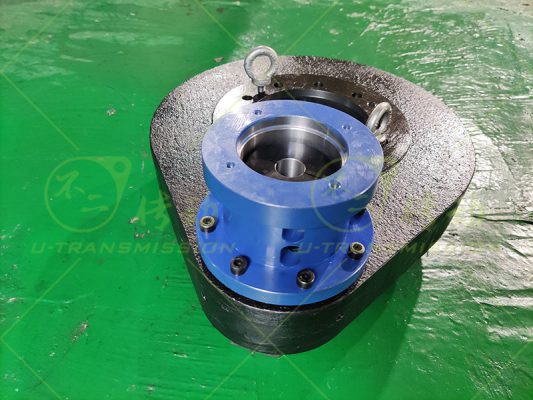

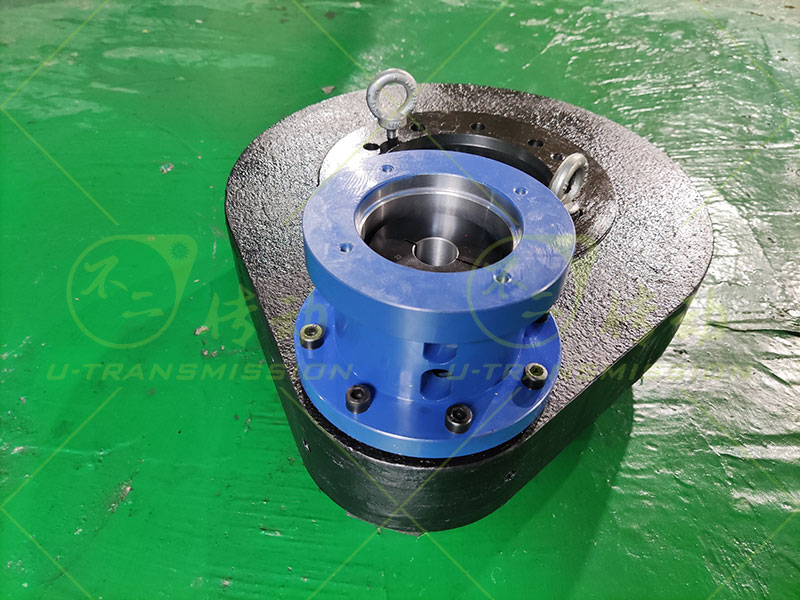

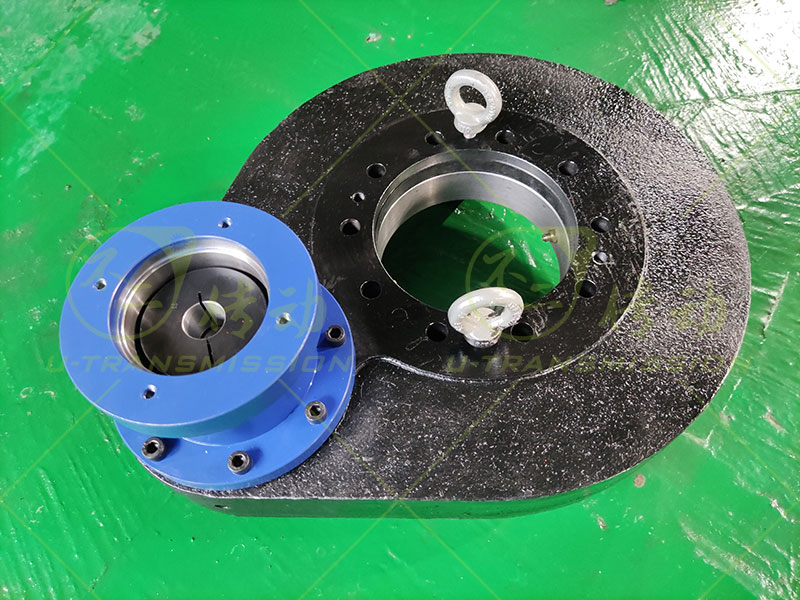

加联轴器的精密型外齿齿轮式回转驱动器

发布时间:2021/11/09 最新产品 浏览次数:1748

型号:SP-I-0229-MC



类型:外齿精密齿轮式回转驱动



驱动减速比:5.40



额定输出扭矩:2700N.M



回转中心直径:229mm



带适配法兰总高:172mm



齿间隙≤0.1mm

产品详情

SP-I-0229 外齿精密齿轮式回转驱动器应用在自动化设备上。转台要求准停,需要精密的直齿驱动,齿淬火后进行磨齿,齿精度保证6级,最终最大齿间隙需要保证在0.1mm以内。为了尽可能减小传动误差,增加传动可靠性,回转驱动输入端齿轮的连接没有采用常用的键连接,采用了刚性联轴器连接,减小了传动误差,可靠性更高。

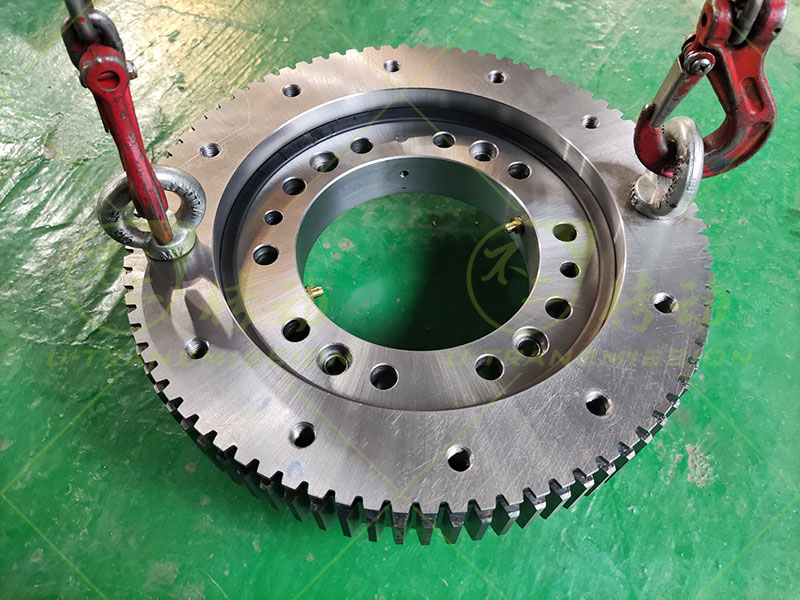

齿圈用数控成型磨进行磨齿,回转支承按照精密品要求加工,成品回转支承齿跳0.04mm完全满足设计使用要求。齿轮也进行磨齿加工,最终成品回转驱动器满足客户要求,检验合格,顺利发给用户使用。精密型回转驱动器是不二传动非常擅长的一类产品,尺寸从小到大,我们都给客户做过精密型的回转驱动,都能按照客户要求交货,我们有非常成熟的工艺及质量控制办法,保证我们总能做出满足要求的产品。
