重型机械设备上使用的外齿回转驱动介绍
发布时间:2021/12/22 最新产品 浏览次数:1814

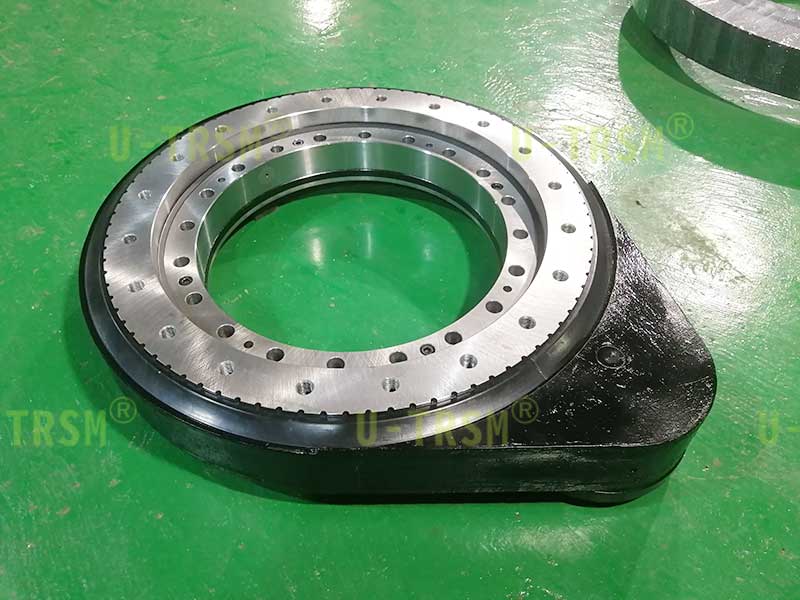

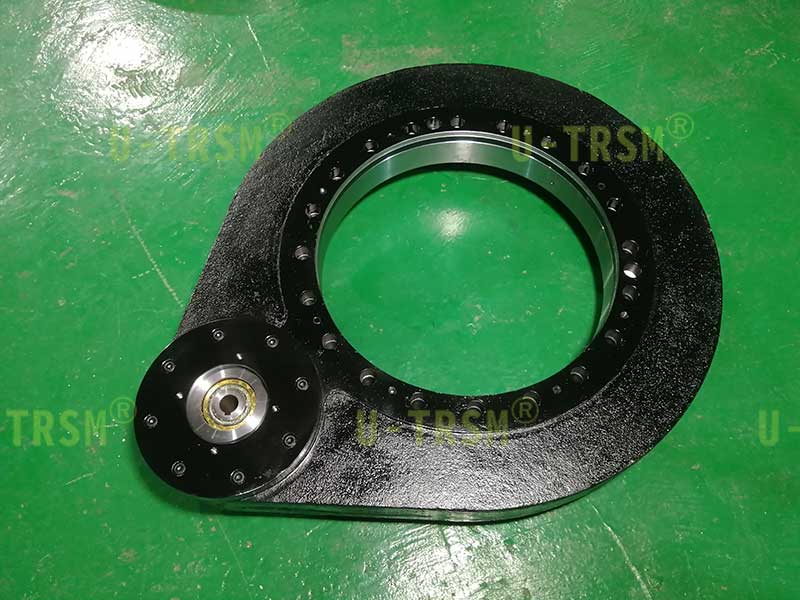

型号:S-III-O-0555
类型:外齿齿轮式回转驱动
驱动减速比:5.80
额定输出扭矩:22KN.M
回转中心直径:555mm
带适配法兰总高:142mm

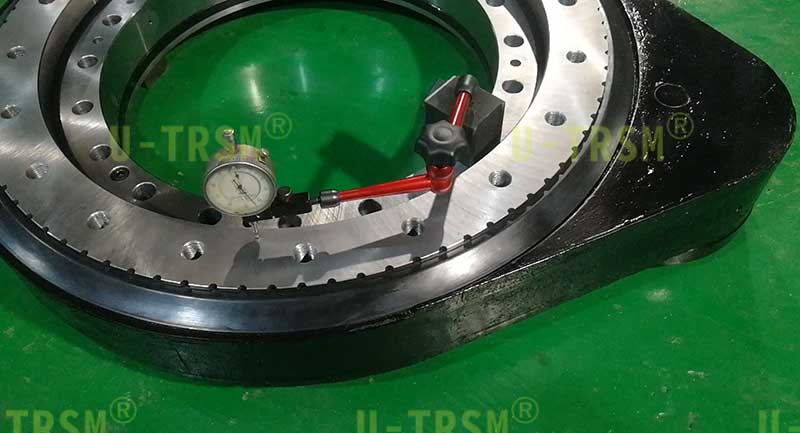

齿间隙≤0.3mm
S-III-O-0555 外齿齿轮式回转驱动应用在重型机械设备上,用来转动工件,回转驱动载重不大,但是使用中有较大的倾覆力,设备的安装空间比较有限,不能使用回转中心直径大的驱动,综合考虑最终选择了重载系列的0555这个型号。

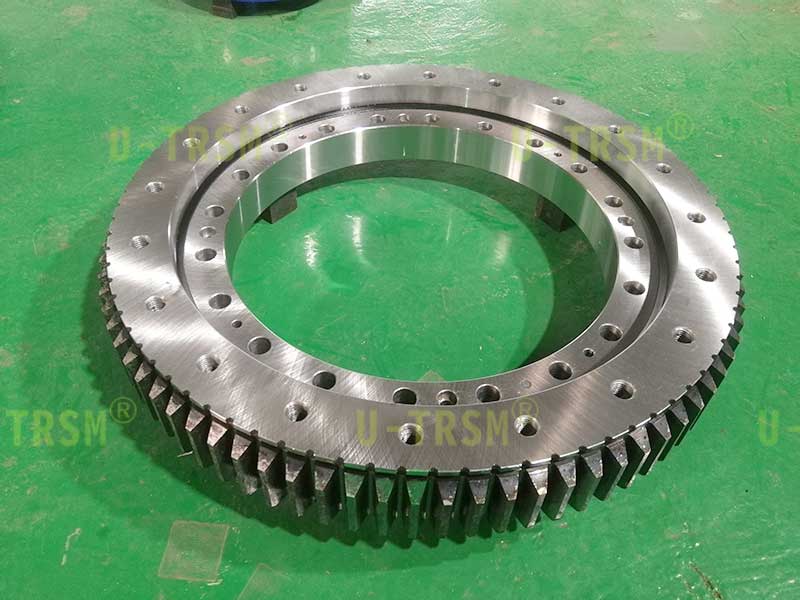

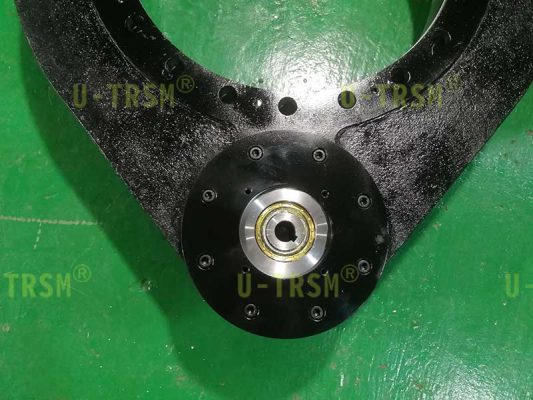

重载系列的回转驱动回转支承加厚设计,钢球选用更大规格的,壳体加厚设计,法兰定位销加强设计,这样的设计可以显著提高回转驱动的倾覆力矩,齿轮和齿圈采用模数8的齿,进行齿淬火增加齿面的耐磨性和耐冲击性,适合客户频繁启停的工况,客户的电机法兰特殊,如果想要直接连接只能通过给回转驱动的法兰预埋螺栓的方式实现,我们采用了非常可靠的预埋螺栓的方法,既能保证客户使用的可靠性,又能非常方便的拆卸更换。
不二传动的技术团队非常喜欢跟客户进行深入交流,设计过程中快速有效的跟客户进行沟通,为客户提供可靠、实用、性价比高的方案,如果您需要回转方面的设计方案,请联系我们。
