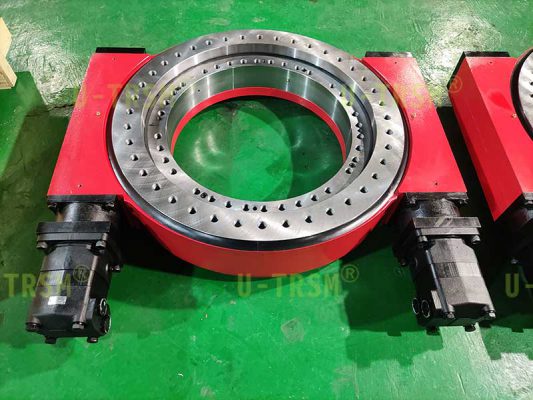

为特种车辆定制的WEA28-2双蜗杆回转驱动

发布时间:2021/12/18 最新产品 浏览次数:1101

型号:WEA28-2



类型:双蜗杆回转驱动



驱动减速比:110



额定输出扭矩:70Kn.M



回转中心直径:730mm



带适配法兰总高:183mm



齿间隙≤0.3mm

产品详情

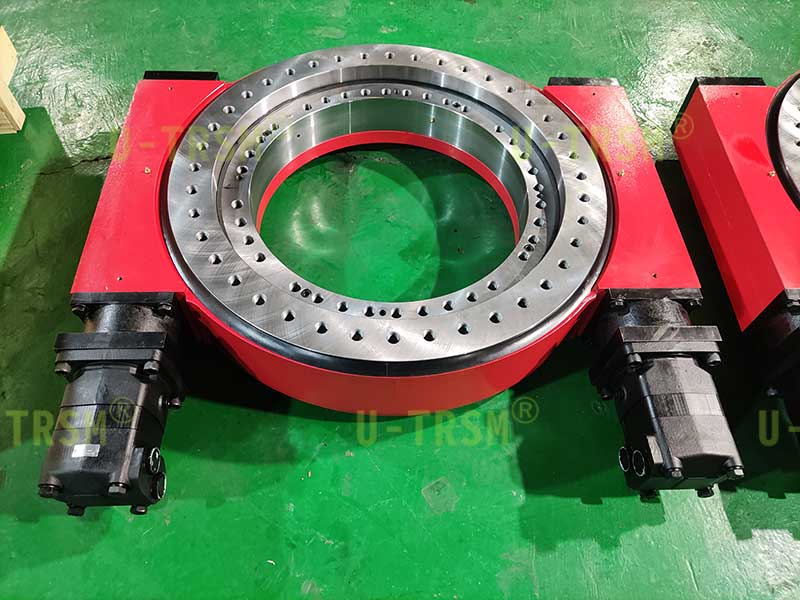

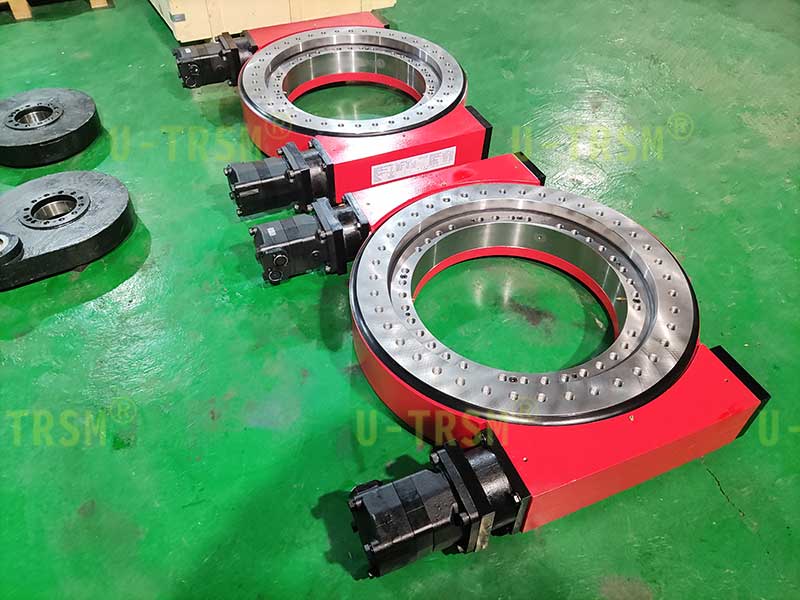

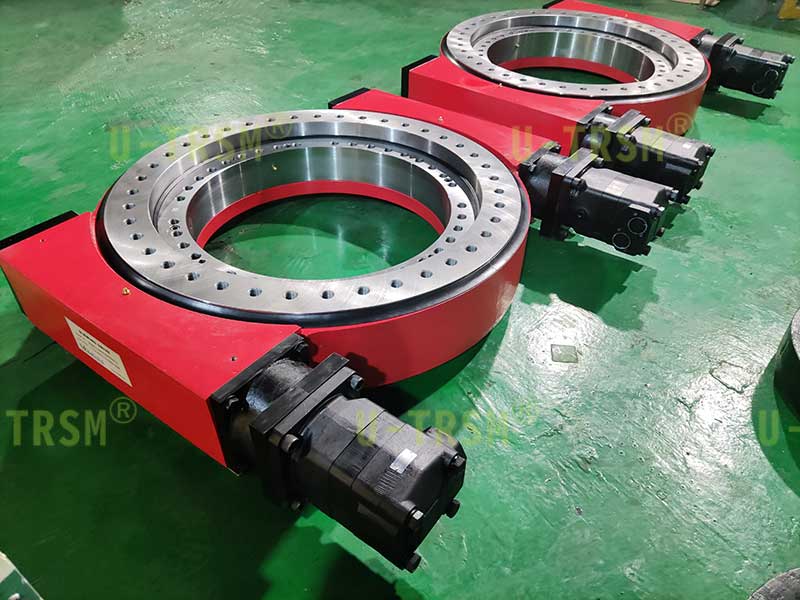

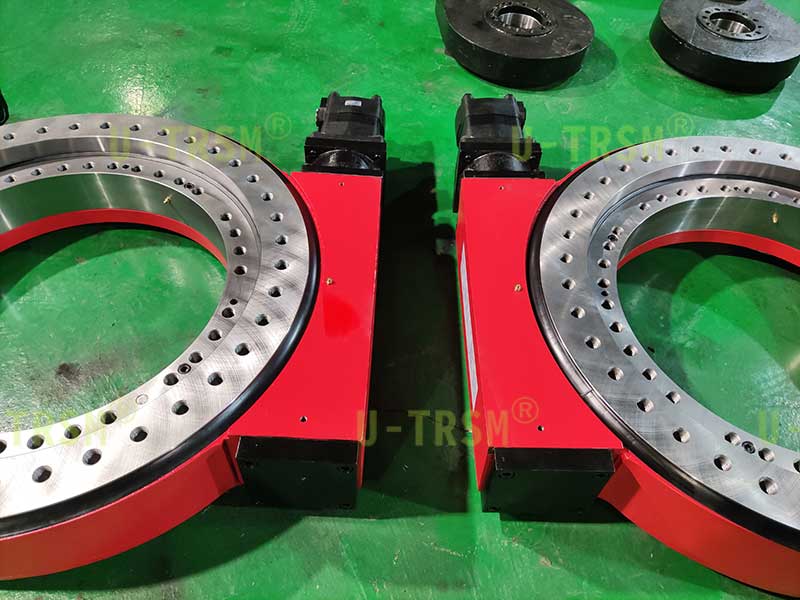

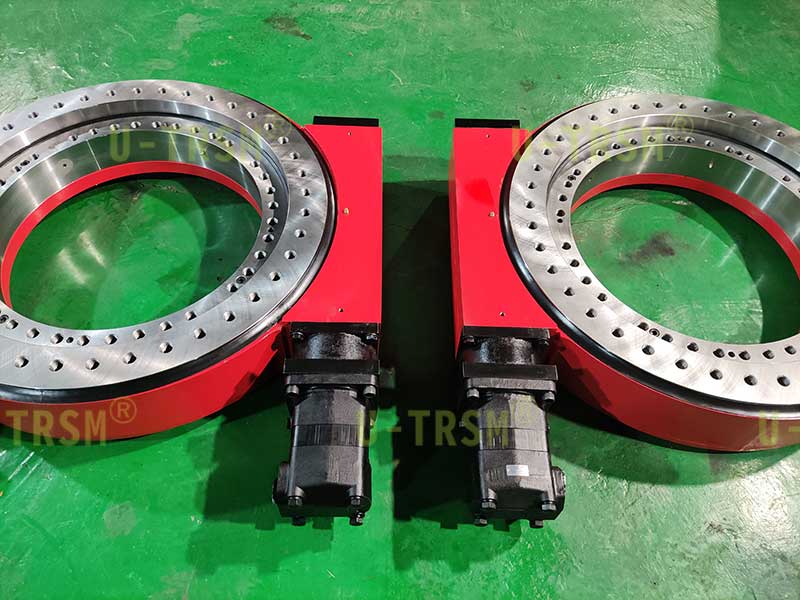

WEA28-2双蜗杆定制回转驱动使用在特种车辆上,客户要求做适配法兰,配液压马达,配平衡阀。接到客户要求,不二传动为客户设计了这一款双蜗杆回转驱动。为了达到客户的输出扭矩要求,我们选择了双蜗杆自锁,工作的时候一个蜗杆顺时针转动,另一个蜗杆逆时针转动,使用一个液压泵站同时带动两个液压马达工作,液压马达并联使用,马达必须做到良好的同步才能顺利带动双蜗杆自锁回转驱动工作。

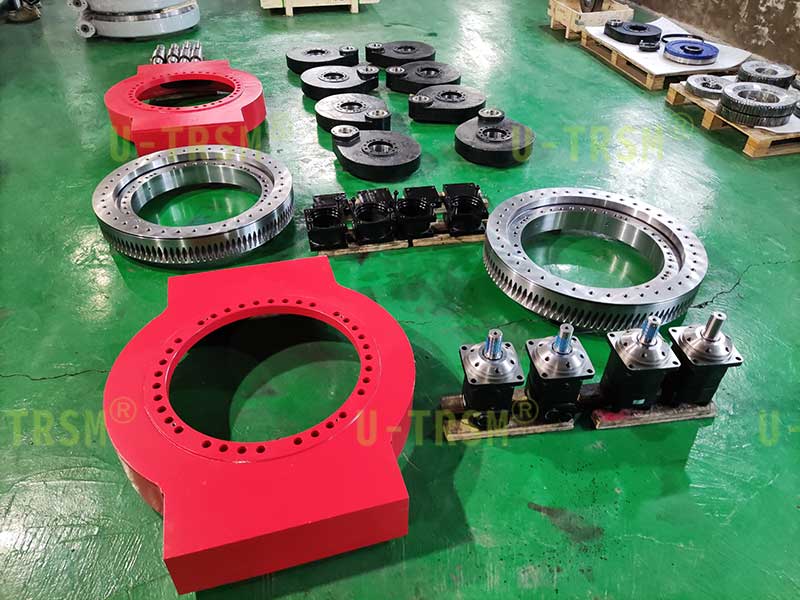

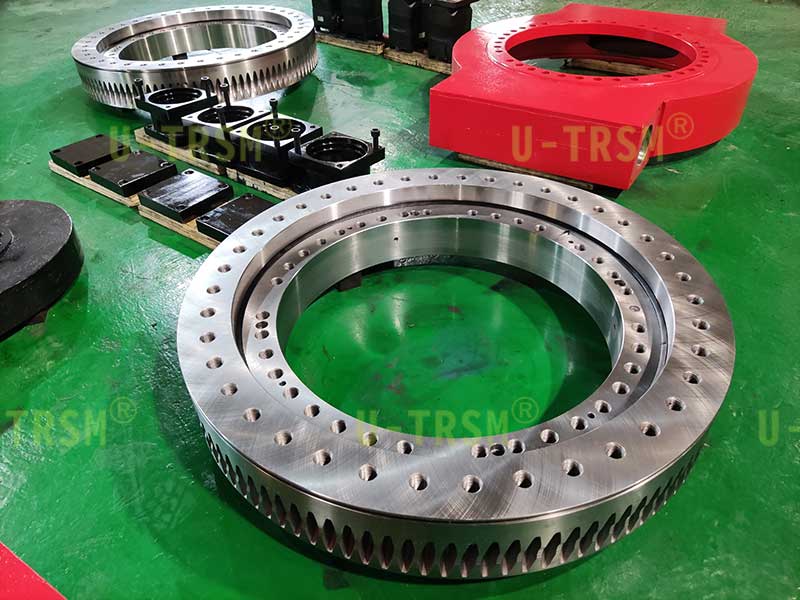

回转支承采用42CrMo调质,蜗杆采用42CrMo调质齿淬火磨加工的工艺,壳体使用QT450-10保证稳定性的同时拥有高强度和一定的韧性,支承轴承选用国内一线品牌,液压马达选择BMV500,提供足够的输出扭矩,满足客户大扭矩的要求,马达配平衡阀,使用更平稳,两个马达转动更同步。适配法兰设计的时候充分考虑了安装拆卸的便利性,为后期马达的安装和拆卸提供方便。



各零部件都严格按照图纸生产,经过检测合格后进行装配,由于设计合理,零件加工尺寸精准,一次装配合格,满足客户要求,驱动旋转灵活无噪音,整体精度非常好,双蜗杆驱动装配时中心距不可调,对配合尺寸要求比较严格,设计加工过程中必须严格控制配合尺寸,否则会在装配时出现问题,难以解决。



不二传动在双蜗杆驱动的设计生产装配环节都有成熟的工艺,这是给客户提供合格回转驱动的保障。
