齿轮式回转驱动安装使用说明书

发布时间:2021/03/23 企业新闻 标签:直齿驱动齿轮式回转驱动浏览次数:143

# 安装齿轮式回转驱动前,请阅读此手册。
# 此手册包含齿轮式回转驱动的正确安装和维护所需信息。
# 下列所有工作步骤都需要专业人员进行操作。
# 如有技术问题,请立即与本公司售后服务联系。


1. 运输、搬运和贮藏

1.1. 运输、搬运

运输时请保持齿轮式回转驱动包装箱按规定方向放置,避免碰撞;搬动时请戴上工作手套并谨慎操作;齿轮式回转驱动一般外圈都有螺纹孔,必须使用3个及以上吊环利用起吊装置安全搬运。

1.2. 贮藏

贮藏时请保持齿轮式回转驱动包装箱按规定方向放置,存放于通风、干燥的场所,在封闭包装中,产品防锈周期6个月,若需更长时间存放,请采取特殊保护措施。



2. 安装与维护

2.1. 安装准备事项:

检查齿轮式回转驱动是否有物理损坏;清洗齿轮式回转驱动和连接支架,清理支承面上的杂质(如:铁屑,毛刺,油漆,焊渣等)。

2.2. 清洗齿轮式回转驱动安装面的防锈油:

用清洗液(如:柴油,汽油等)清洗安装面外部,清洗液不能对橡胶密封件性能形成破坏;请遵守清洗液的使用规定做好工作人员的保护。

2.3. 螺栓选择:

本公司不推荐和提供装配螺栓,以下条款仅供参考:

a.请正确选用螺栓规格,型号及性能等级。

b.螺栓级别不低于8.8级。

c.螺栓旋入螺孔长度一般为2倍螺栓公称直径。

d.不允许螺栓旋出螺孔外面,否则可能会引起干涉,损坏机件。

e.若超出允许安装面的接触应力,请使用合适高强度的垫圈。

2.4. 螺栓拧紧力矩:

下表仅供参考:

螺栓规格

拧紧力矩(N.M)螺栓规格拧紧力矩(N.M)

8.8

10.912.98.810.9

12.9

M4

2.253.313.87M16168.00246.00288.00

M5

4.166.777.92M18229.00336.00394.00

M6

7.8011.5013.40M20327.00481.00562.00

M8

19.1028.0032.80M22450.00661.00

773.00

M1038.0055.8065.30M24565.00830.00

972.00

M1266.5097.70114.00M27837.001230.00

1439.00

M14107.00156.00183.00M301131.001661.00

1944.00

2.5. 安装齿轮式回转驱动:

请遵守以下程序,以避免螺栓拧紧时产生的内应力及安装问题。

a.在螺纹处添加螺纹紧固胶水。

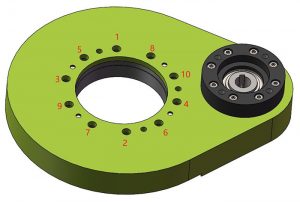

b.预紧螺栓及垫圈,应交叉拧紧;螺栓如拧紧顺序见下图;从内圈或外圈开始,将所有螺栓进行对角扭紧至 30%拧紧力矩,然后重复对角扭紧至 50%拧紧力矩,最后对角扭紧至 100%拧紧力矩。

c.安装螺栓上齐上全,不得漏装。如遇结构限制不能上齐螺栓时,则螺栓孔必须作密封处理,如塞满硅胶,否则会漏水和灰尘到回转式减速器内。

d.安装螺栓应考虑螺纹啮合长度,不宜过长,否则影响回转支承转动或引起干涉。

e.螺栓拧紧后,请在螺栓头和其连接处划线做标记,这便于以后检查螺栓是否松动。

齿轮式回转驱动

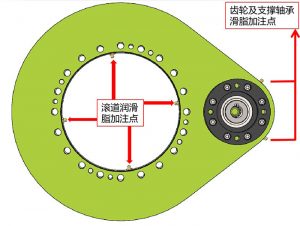

2.6. 齿轮式回转驱动润滑:

产品出厂前已对重要部位进行润滑,正常加注美孚EP2油脂,我们推荐,安装时根据实际情况决定是否再加入润滑酯。

a.回转支承滚道,出厂前已经加注了润滑脂。

b.齿轮与回转支承啮合处,出厂前已经加注了润滑脂。

c.支撑齿轮的轴承,出厂前已加注了润滑脂。

齿轮式回转驱动

2.7. 再次润滑间隔时间:

再润滑间隔时间主要取决于当前的工作和环境条件。

精确的再润滑间隔时间只能通过实际工作条件下的试验来决定。

在没有可参照的情况下,可参考下表:

工      作      条      件

加注润滑脂时间

车间,工业定位器(转台/机器人等)

每年一次

野外恶劣工况(如起重机、风力装置、太阳能装置及高空作业平台等)

每年一次

恶劣气候条件,海上/沙漠/极地气候/脏乱环境/每周连续工作超过70小时

6个月一次

极端条件下(掘进机,钢厂,油田)

2个月一次



如需下载或打印此文件,请点击下载
