S-III-O-0431三系列重载外齿全防护特殊法兰齿轮式回转驱动

发布时间:2021/03/13 最新产品 浏览次数:1840

  • 该齿轮式回转减速机减速比4.60
  • 额定输出扭矩17Kn.M
  • 回转中心直径431mm
  • 带适配法兰总高198mm
产品详情

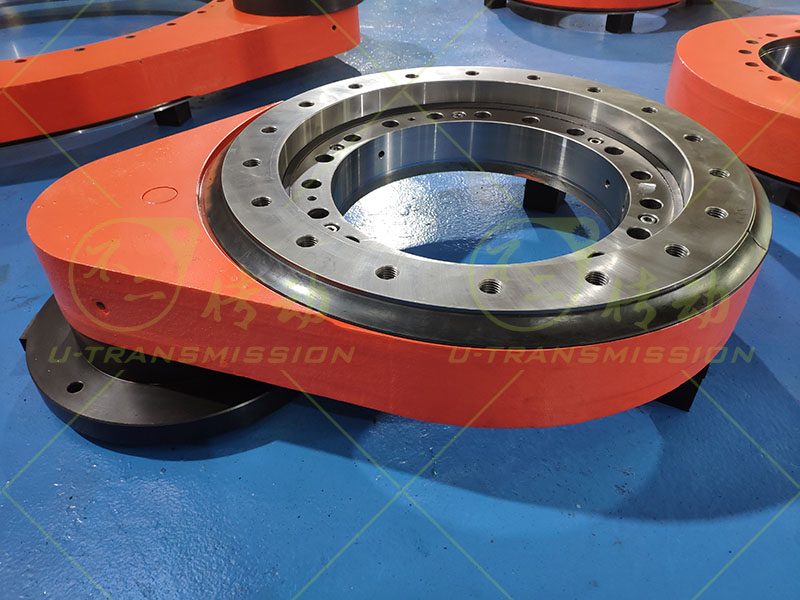

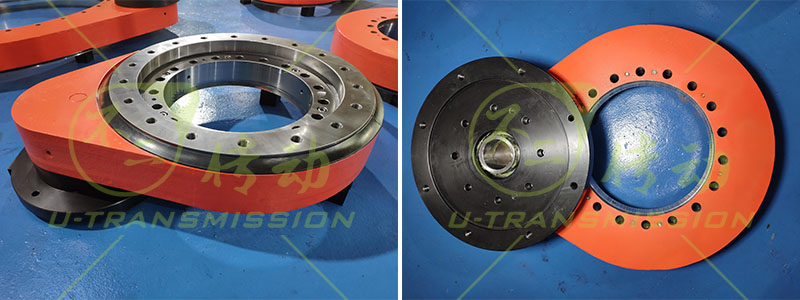

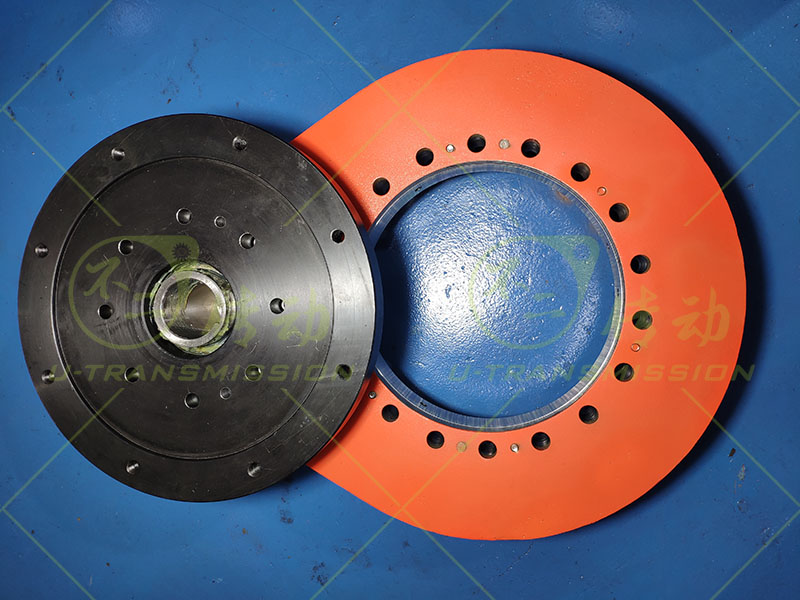

S-III-O-0431三系列重载外齿全防护特殊法兰齿轮式回转驱动,客户用在工业往复运动领域,直齿式回转驱动竖直安装使用,受安装空间限制直齿驱动的直径不能太大,这一制约因素限定了直齿驱动的减速比不能做大,但是输出扭矩要求又很高,这种情况下只能选用很大的电机来满足总输出扭矩,最终设计的适配法兰非常大,法兰过大干涉内圈固定螺栓的安装,为此不二传动的设计团队为客户设计了一个特殊的高大的适配法兰,配合合理的安装步骤,完全解决了客户的问题,大扭矩输入,适配法兰也同样做了特殊设计,确保稳定,可靠。



回转驱动

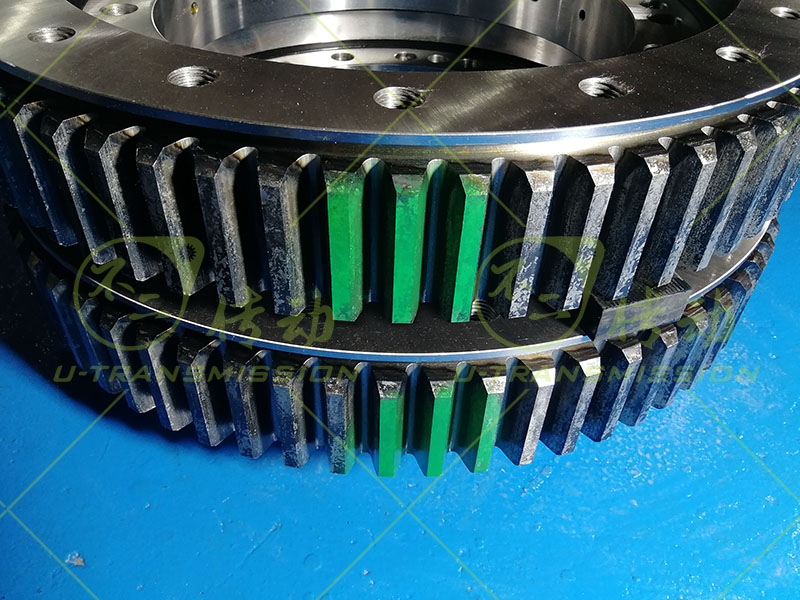

S-III-O-0431齿轮式回转驱动的输入端轴孔尺寸直径70mm,为了保证齿轮强度,齿轮采用了增加壁厚的设计思路,支撑轴承选用大尺寸圆柱滚子轴承,给齿轮提供可靠的支撑,确保直齿驱动平稳可靠运转。



回转驱动
