高精度同向法兰齿轮式回转驱动检测及加载试验

发布时间:2021/05/08 企业新闻 浏览次数:927

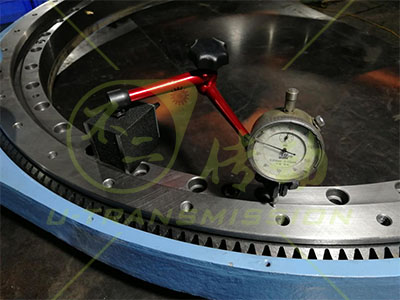

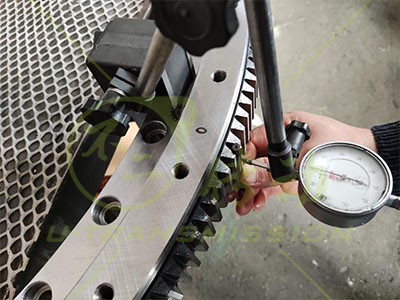

1.检测齿轮式回转驱动的核心部件回转支承的端面跳动,回转支承的端面跳动是回转支承轴向综合精度的体现,端面跳动比较小的话,说明回转支承的平面加工的平整,沟道加工精度高,端面跳动也直接影响客户的转台的旋转精度,是齿轮式回转驱动的一个重要的性能参数。精密型齿轮式回转驱动的端面跳动根据回转中心直径的大小,一般控制在0.02mm到0.05mm之间,照片上实测的SP-I-0941的端面跳动是0.03mm,完全满足客户要求。



齿轮式回转驱动

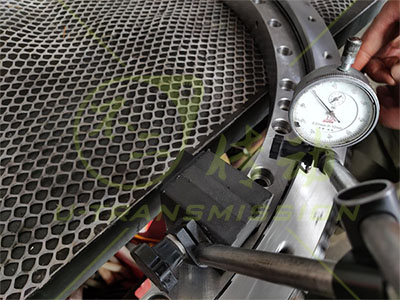

2.检测齿轮式回转驱动的核心部件回转支承的齿跳,回转支承的齿跳动是回转精度的体现,齿跳小的话,说明回转支承的齿精度高,沟道加工精度高,齿跳直接影响客户的转台的分度精度,是齿轮式回转驱动的一个重要的性能参数。精密型齿轮式回转驱动的齿跳根据回转中心直径的大小,一般控制在0.03mm到0.08mm之间,照片上实测的SP-I-0941的齿跳是0.05mm,对应的角度误差≤0.01°。



齿轮式回转驱动



3.齿轮式回转驱动加载试验,加载试验是模拟客户的使用工况,对齿轮式回转驱动施加一定的载荷,然后转动齿轮式回转驱动,检查旋转灵活性,使用手柄转动齿轮,带动齿轮式回转驱动旋转,检查旋转是否有异常,旋转没有异常,用测力计推动手柄,测出加载情况下齿轮式回转驱动输入端的启动力,测量手柄的力臂,计算出齿轮式回转驱动输入端的启动力距。

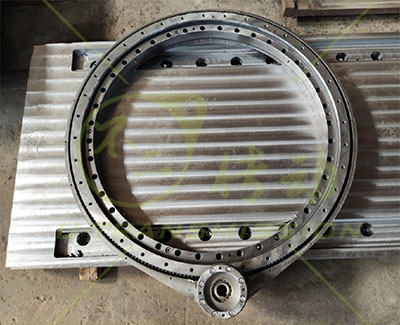

(1).将装配调试好的齿轮式回转驱动放置在平板上,平板的尺寸要合适,平板的平面必须平整。



齿轮式回转驱动

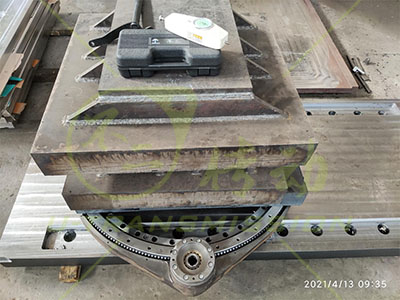

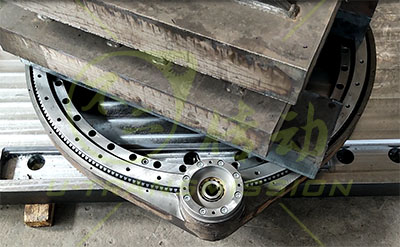

(2).在齿轮式回转驱动外圈上放置4吨的重物,重物需要放置平稳。



齿轮式回转驱动



(3).准备手柄和测力计。



齿轮式回转驱动

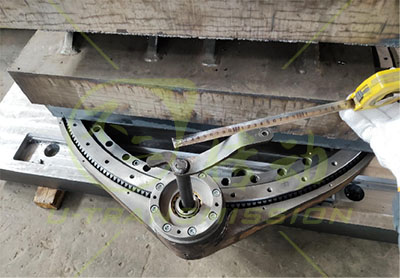

(4).测量手柄的力臂。



齿轮式回转驱动

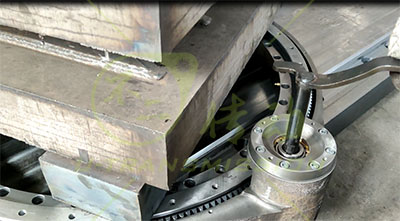

(5).推动重物旋转齿轮式回转驱动。



齿轮式回转驱动



(6).手柄带动齿轮旋转,齿轮带动回转驱动旋转,测试驱动旋转灵活性。



齿轮式回转驱动

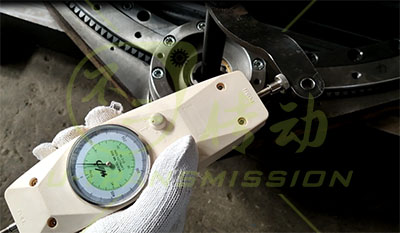

(7).用测力计检测齿轮式回转驱动的输入力,计算出输入端的启动力矩。



齿轮式回转驱动

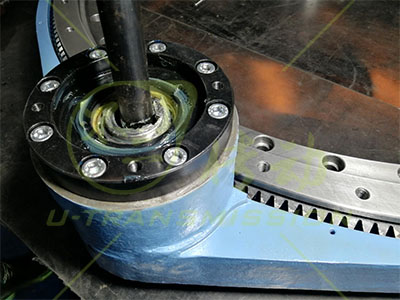

4.成品齿轮式回转驱动加注润滑脂后,通过手柄旋转进行灵活性实验。



齿轮式回转驱动



5.测量成品齿轮式回转驱动端面跳动。



齿轮式回转驱动

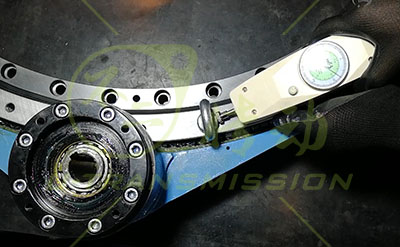

6.用测力计测量加注润滑脂后成品回转驱动的空载启动力矩。



齿轮式回转驱动

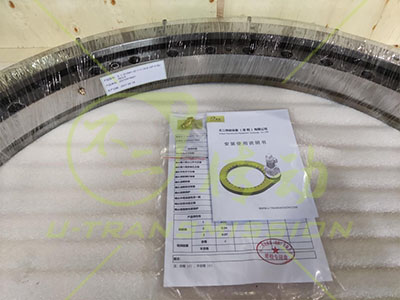

7.检测完成后,出具检测报告,放置安装使用说明书。



齿轮式回转驱动

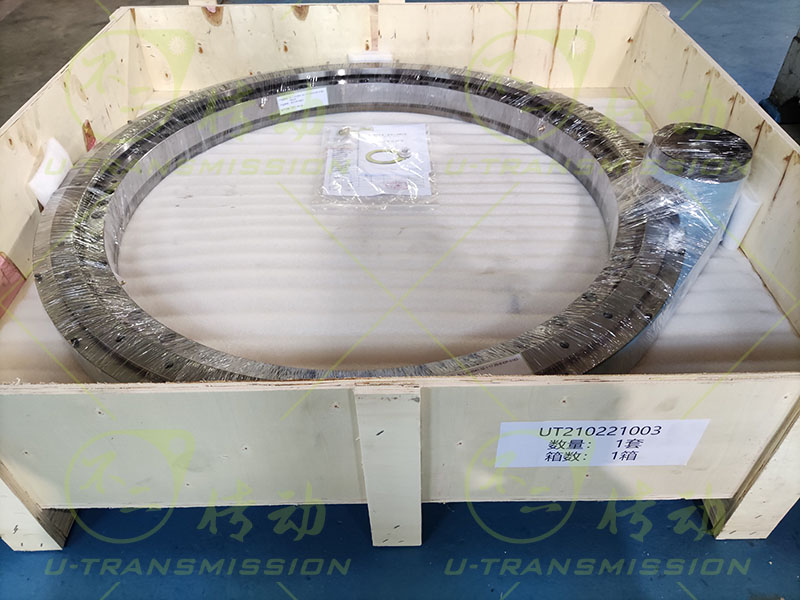

8.装箱发货。



齿轮式回转驱动
