回转支承原材料(42CrMo)的技术分析

发布时间:2021/07/27 企业新闻 浏览次数:4625

大型回转支承和高精度回转支承套圈材质一般都采用合金结构钢42CrMo,它具有良好的机械性能,具有高强度和韧性,调制(Q+T)后具有抗疲劳,抗冲击,低温冲击韧性良好等特点,下面我们就来了解这种优质的材料。



42CrMo的化学成分

42CrMo化学成分



42CrMo的机械性能

42CrMo的机械性能表



42CrMo粗加工后通常进行调质处理,通过调质得到理想的套圈硬度,提高综合机械性能,合理的调制工艺可以使材料的综合力学性能和屈服强度明显提高,充分发挥出材料的性能潜力,保证材料使用时的性能,延长使用寿命。调制就是淬火+高温回火的过程,通常回转支承的调质硬度HB229-269,也可以根据实际情况进行调整,下面我们来了解下调制的工艺参数。

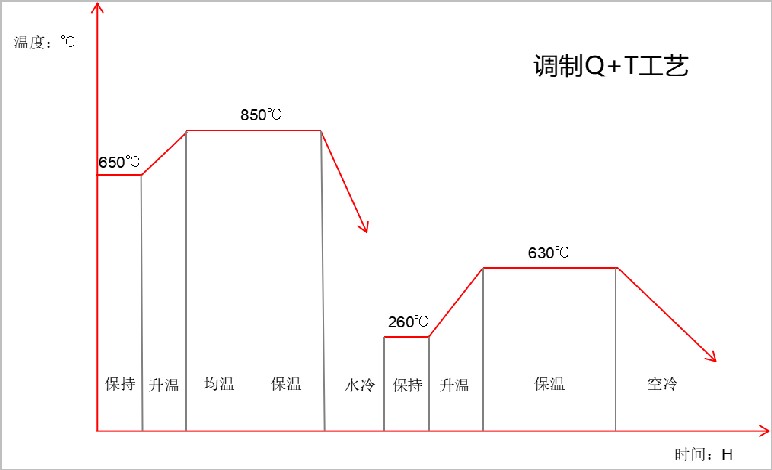

42CrMo调制工艺参数图



经过调制的42CrMo综合机械性能得到提升,硬度也达到了标准要求,HB229-269这个硬度下的套圈,孔加工和齿加工都相对容易,如果硬度超过HB300孔加工和齿加工就需要采用特殊的加工方法,常规的加工方法效率太低,风电轴承通常都需要高硬度,为了满足低温冲击功满足要求。



42CrMo适合进行表面淬火达到较高的硬度,可以提高承载能力又能提高耐磨性,可以增加回转支承的使用寿命,表面淬火除了要达到要求的硬度,还要达到要求的硬化层深度,如果硬化层深度不够,承载能力就会下降,会出现过早损坏。大家通常不明白为什么调制硬度低或硬化层深度不够,承载能力会下降,下面给大家举个例子说明一下。

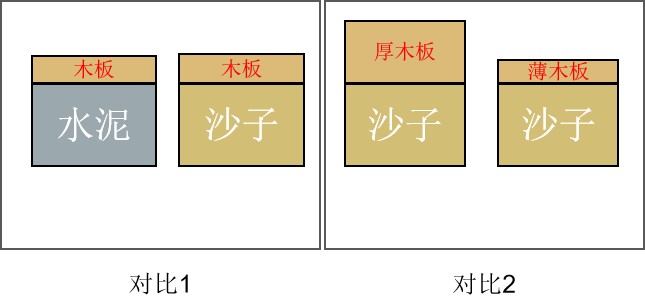

42CrMo承载能力对比图

如对比1,上面的木板就相当硬化层,下面的水泥、沙子相当于调制后的套圈,如果硬化层深度相同,调制的套圈一个硬一个软,就像厚度相同的木板压在水泥上和沙子上,显然水泥上的木板承重更高,因为它的基础硬,能给它很好的支撑,所以套圈调制硬度不能低于标准,否则会影响回转支承承载。



如对比2,厚木板相当于硬化层深,薄木板相当于硬化层浅,把厚木板和薄木板都放在沙子上,显然厚木板的承载更大,因为厚木板更结实,所以硬化层深度不能低于标准,否则会影响回转支承承载。



所以回转支承的调制硬度、淬火硬度、硬化层深度对回转支承的承载都非常重要,这些重要的回转支承内在技术要求必须达标,材料和热处理对回转支承至关重要,所以生产加工时必须严格控制热处理的质量,给客户提供良心产品。
