大输出扭矩的外齿回转驱动设计

发布时间:2022/03/29 最新产品 浏览次数:1690

型号:S-II-O-0450



类型:外齿回转驱动



减速比:6.00



额定输出扭矩:9.3KN.M



回转中心直径:450mm



带适配法兰总高:160mm



齿间隙≤0.4mm

产品详情

不二传动的工程师设计的型号为S-II-O-0450的外齿回转驱动需要水平安装在某自动化设备中,带动此设备上的夹具做旋转运动。客户需要回转驱动的输出转速为8转/分钟,并且在旋转工作时需要输出很大的扭矩。

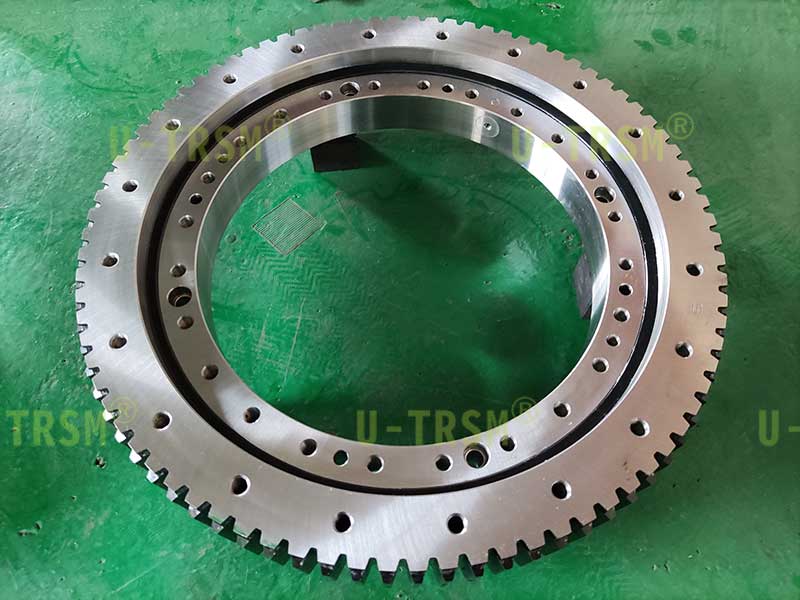

我们的工程师根据客户的这些需求,结合客户的设备允许的空间尺寸,设计了这款S-II-O-0450回转驱动。此驱动中的回转支承和小齿轮采用模数6的齿,并且对齿进行淬火加工。原材料选用42CrMo锻件,并对原材料进行调质处理。齿轮的支承轴承进行强化设计,完全满足客户对大输出扭矩的要求。



客户对回转驱动的成品尺寸有特殊要求,为了满足客户需求,不二传动的设计师调整了回转驱动的加工工艺,在标准产品的基础上,对相关尺寸做了相应的调整,保证了成品尺寸的可控制性。最后对装配调试好的驱动进行配加工,保证产品满足客户的使用需求。



不二传动一直追求设计生产性价比高的回转驱动产品,我们使用合理的设计思路和加工工艺,在保证产品满足客户的使用要求的前提下,降低我们的生产成本,这样才能保证合作双方实现双赢。
