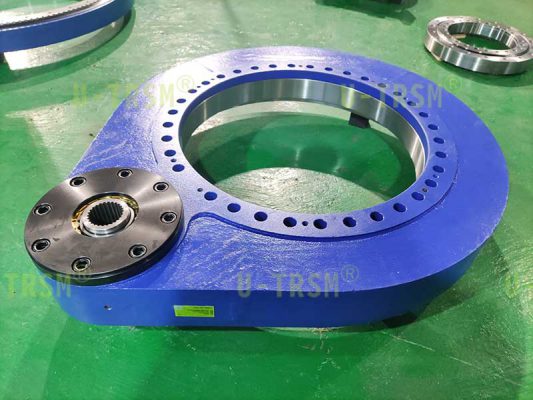

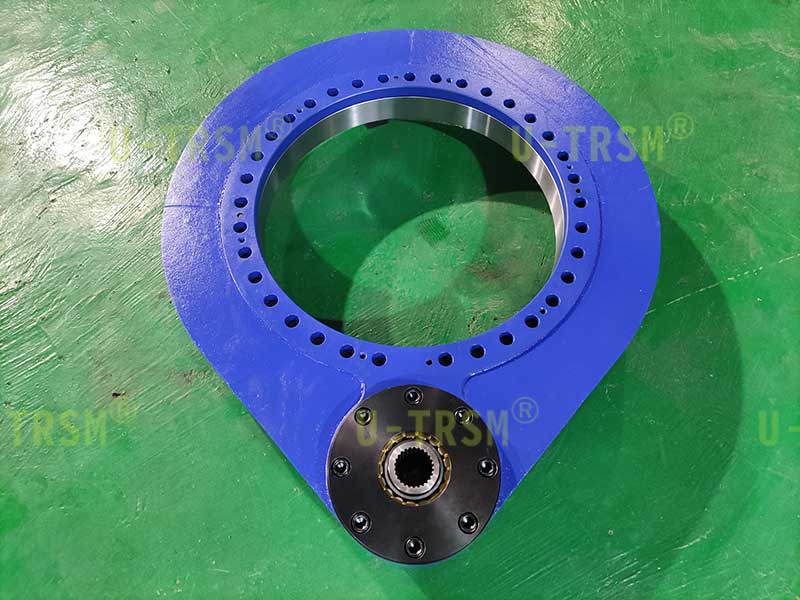

配备渐开线花键传动轴的精密型直齿回转驱动

发布时间:2022/03/29 最新产品 浏览次数:1564

型号:S-III-O-0648



类型:精密型直齿回转驱动



驱动减速比:6.60



额定输出扭矩:25.6KN.M



回转中心直径:648mm



带适配法兰总高:155mm



齿间隙≤0.1mm

产品详情

不二传动的工程师设计的S-III-O-0648精密型直齿回转驱动,客户是用在工业自动化设备上。此设备需要使用大扭矩减速电机来驱动回转驱动,并且要求的精度非常高,需要对回转驱动内部的回转支承和小齿轮进行磨齿加工。



针对客户的这些使用需求,我们为客户设计了这款III系列模数8的回转驱动。III系列回转驱动在我们的产品系列中是重载型的,具有承载高、抗倾覆能力强、输出扭矩大等特点。再加上磨齿加工,这款直齿回转驱动的稳定性和精度都会保持的非常好。

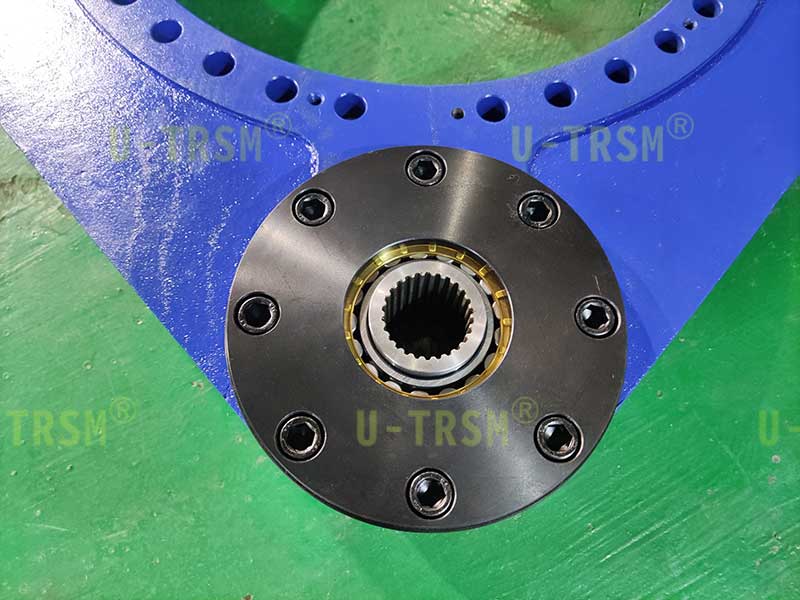

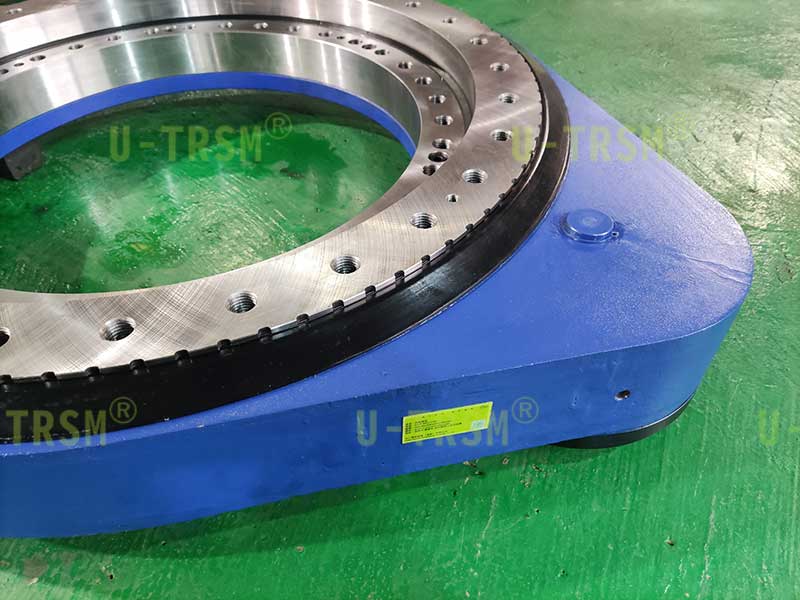

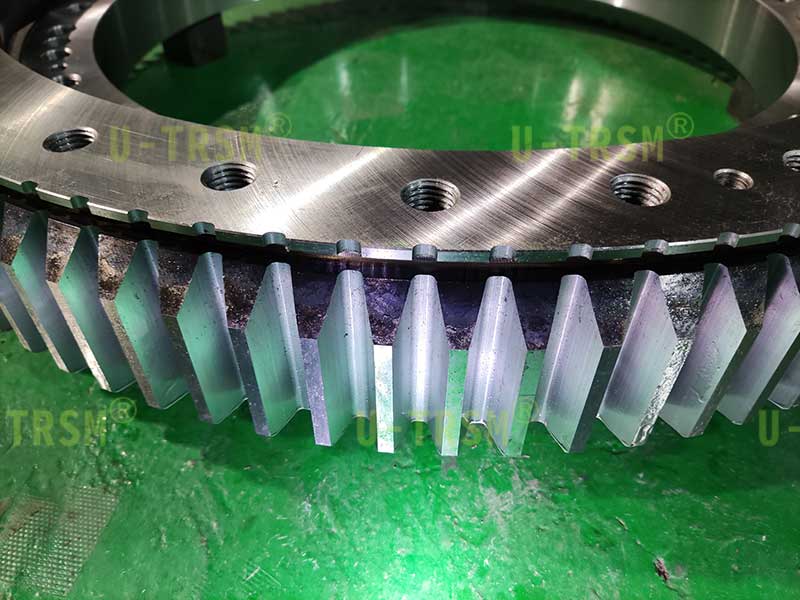

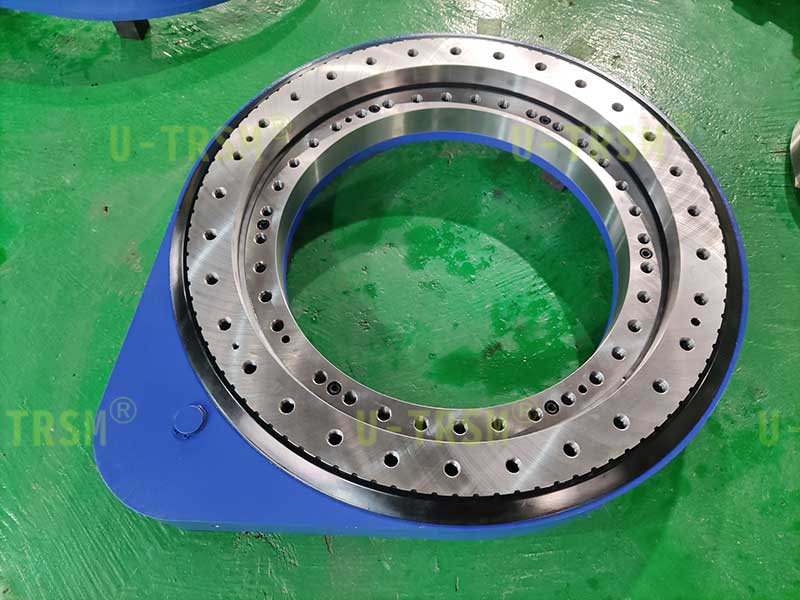

回转驱动内部的回转支承采用零游隙,以此来确保传动平稳,并且不损失回转精度。齿轮和齿圈使用数控磨齿机磨齿,保证齿精度。客户的减速机连接法兰非常大,并且需要使用传动轴进行动力传递。所以我们又给客户适配加工了传动轴,而且传动轴采用渐开线花键连接,可以同时保证传动精度和传动可靠性。



通过长期给客户适配减速机法兰,我们积累了丰富的经验,客户只要选择好合适的减速机,我们的工程师就可以帮助客户设计合适的适配法兰,满足客户的多样性需求。
