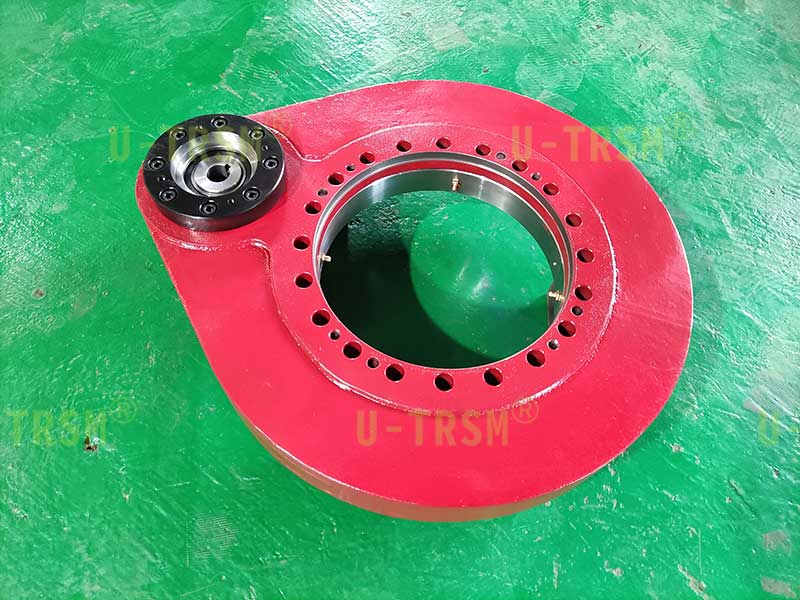

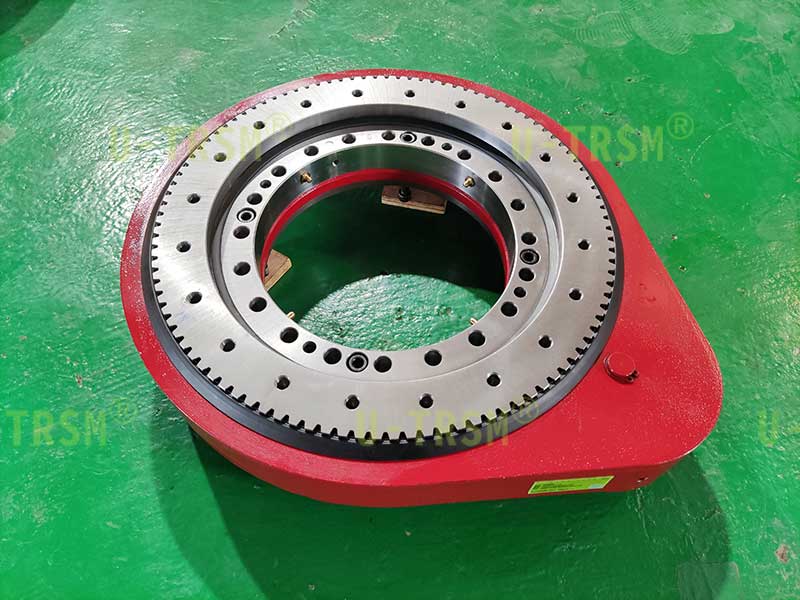

一款适合承受低载荷的齿轮式回转驱动
发布时间:2022/03/31 最新产品 浏览次数:2630
型号:S-I-O-0311
类型:齿轮式回转驱动
驱动减速比:6.00
额定输出扭矩:2.7KN.M
回转中心直径:311mm
带适配法兰总高:110mm

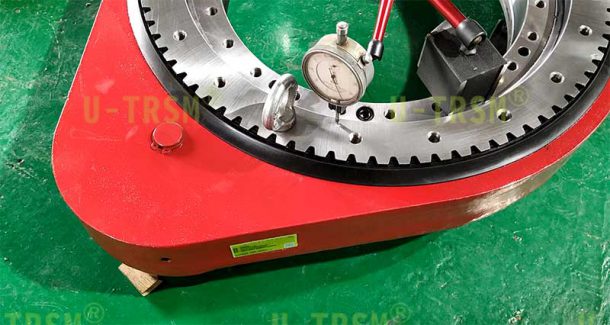

齿间隙≤0.15mm
型号为S-I-O-0311的齿轮式回转驱动,是一款应用在自动化机械设备上的外齿式回转驱动。客户需要竖直安装用,回转驱动在设备中的载荷很小,而且转速也非常慢,扭矩也小,但是需要较高的回转精度。根据客户的这些使用需求,综合考虑后不二传动的工程师给客户推荐了这款回转驱动。
回转驱动内部的回转支承齿不进行淬火加工,因为轻系列的回转支承齿淬火的时候外圈的变形量比较大,尽管可以通过后续加工把回转支承的端跳和径跳控制到理想的数值,但是齿淬火后的变形只能通过磨齿来校正,而磨齿的成本比较高,也可以达到很好的回转精度,但有的客户并不需要那么高的精度。
这时,就可以根据客户机械设备的具体工况,选择齿圈调质,不淬火的做法,这样只需要控制好齿加工的精度就可以保证驱动的回转精度,不用考虑齿淬火变形。
回转驱动装置在设计选型过程中,需要根据具体的工况进行综合考虑,只有把问题考虑全面了,才能给客户提供最优方案,为客户选择性价比高的产品,实现合作双方共赢。
