机床设备上反向安装使用的精密型回转驱动

发布时间:2022/03/31 最新产品 浏览次数:700

型号:S-I-O-0311



类型:精密回转驱动



驱动减速比:6.80



额定输出扭矩:2700N.M



回转中心直径:311mm



带适配法兰总高:115mm



齿间隙≤0.1mm

产品详情

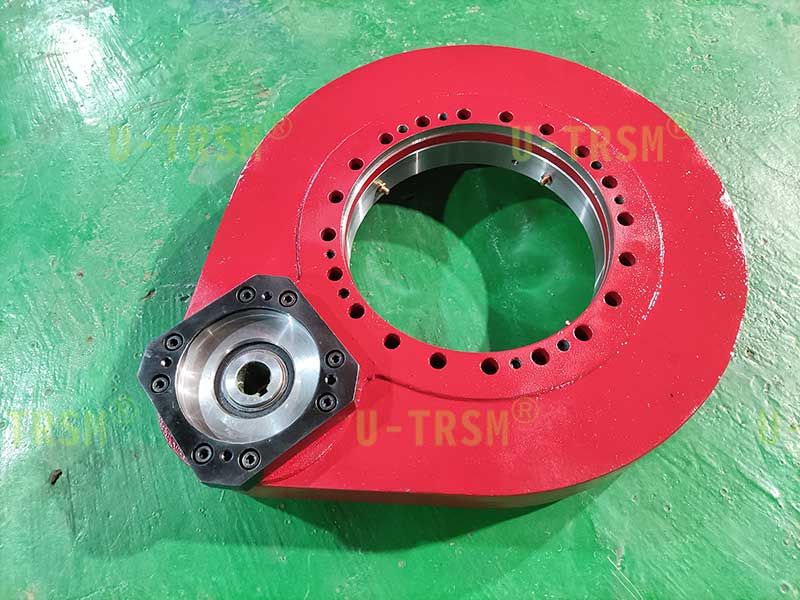

S-I-O-0311齿轮式回转驱动是一款应用在机床设备上的精密型产品。跟一般产品不同的是,这款回转驱动装置在机床设备上需要反向安装,也就是外圈转动的轴承圈向下带动客户的工装对工件进行旋转,并且需要很高的回转精度。



不二传动的工程师根据客户的这些需求,综合安装尺寸、回转精度、载荷等影响因素,给客户推荐了这款S-I-O-0311回转驱动。

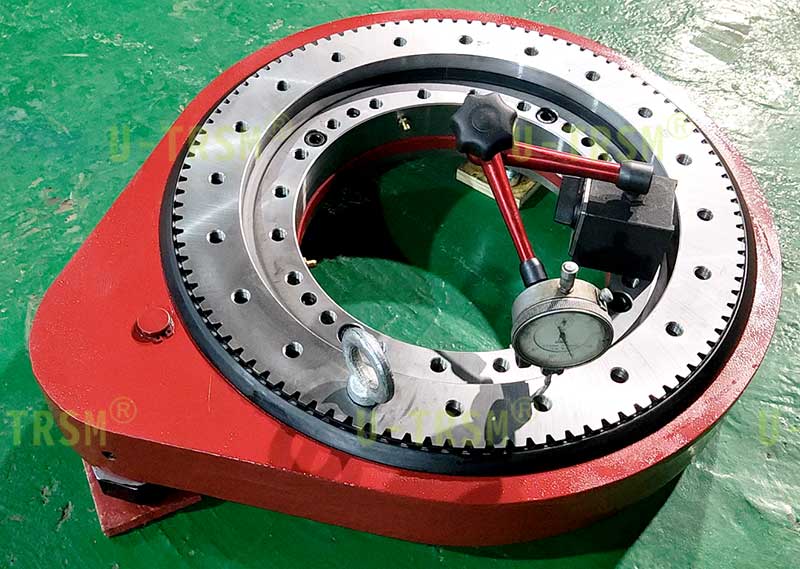

这款回转驱动内部的回转支承是负游隙,还对齿进行磨齿加工。所谓的负游隙就是回转支承的滚动体和沟道过盈配合,这样的配合可以保证内圈和外圈之间没有晃动,检测表现为测量回转驱动的游隙为零,负游隙的回转支承运转平稳,不会损失回转精度。



那么负游隙怎么去衡量过盈了多少呢?一般在生产过程中,测量内圈和外圈的沟道尺寸可以直接计算出过盈量。检测主要测量空载启动力矩(在不加注润滑脂,不安装密封的情况下测量):启动力矩小,则说明过盈量小;启动力矩大,则说明过盈量大。如果启动力矩过大,就需要对沟道进行加工,获得合适的过盈量。



在回转驱动的生产过程中,有各种配合关系,千差万别的加工工艺,只有选择合适的才是对的,极端的选择往往容易出现问题,而合适的选择就需要长期的积累、分析、总结经验。不二传动的工程师就拥有非常丰富的经验,如果你有这方面的需求,请与我们联系。
