一款适合瞬间启动速度很高的设备的斜齿回转驱动
发布时间:2022/06/23 最新产品 浏览次数:1092
型号:H-I-O-0229
类型:斜齿齿轮式回转驱动
驱动减速比:5.40
额定输出扭矩:3500n.m
回转中心直径:229mm
带适配法兰总高:115mm
齿间隙≤0.3mm

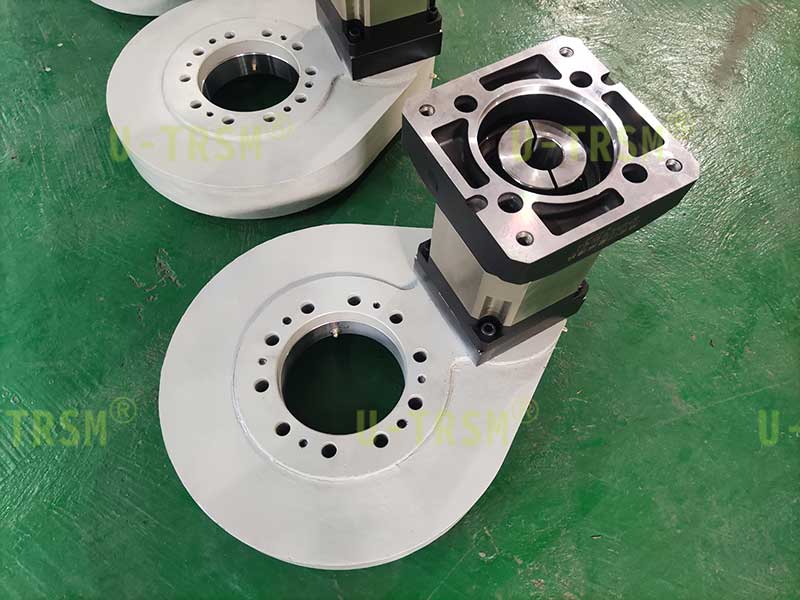

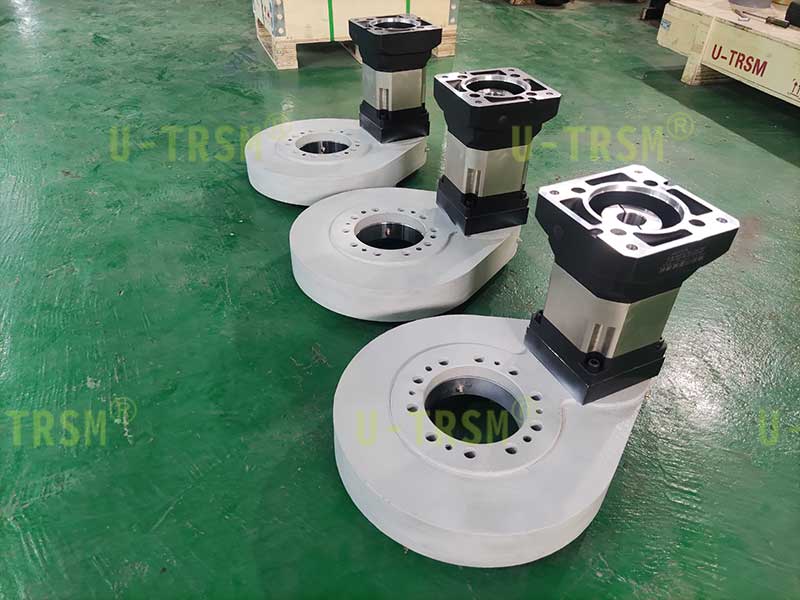

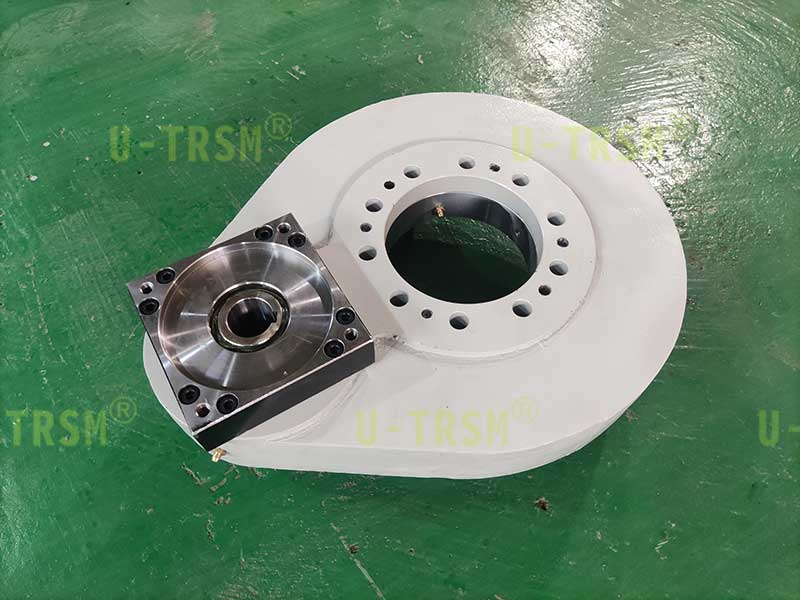

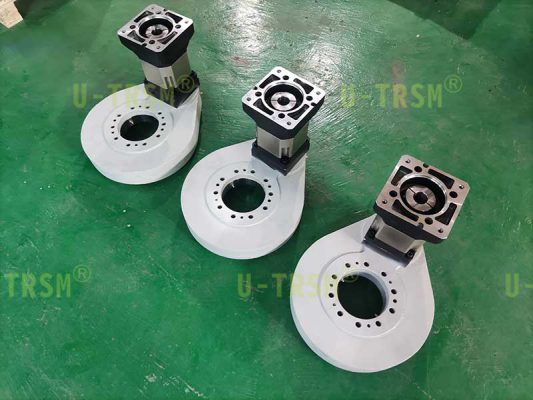

H-I-O-0229 斜齿齿轮式回转驱动配减速机应用在工业自动化设备上。在工作中,回转驱动的载荷大,使用扭矩大,并且瞬间启动速度很高,频繁正反转。
根据客户的这些使用要求,不二传动的工程师设计了这款斜齿回转驱动。斜齿传动具有平缓过渡啮合,传动平稳,噪音小,齿重合度高等优点,可以降低齿轮的实际承载,提高齿轮的承载能力。
斜齿传动会有轴向分力,设计过程中我们充分考虑这一影响,使用适合的支承轴承,采用合理的设计,装配过程中测量并调整参数,保证齿轮稳定可靠旋转。

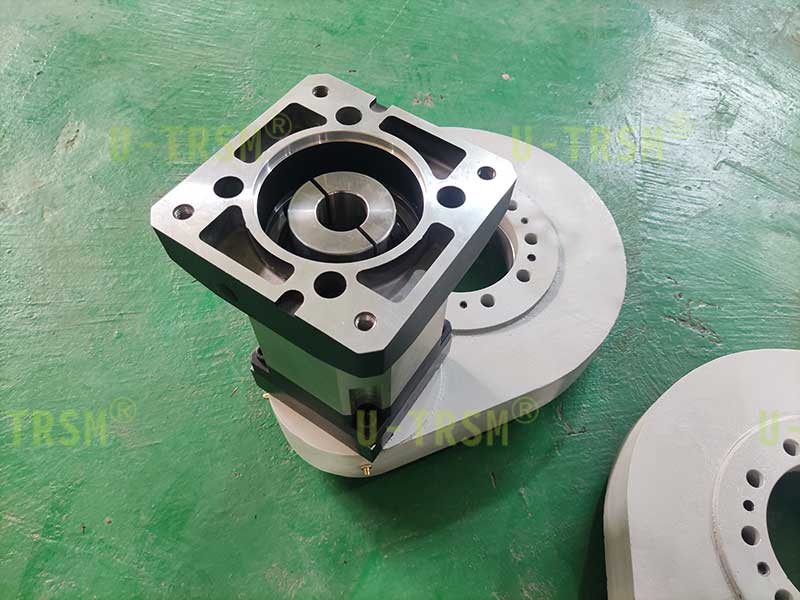

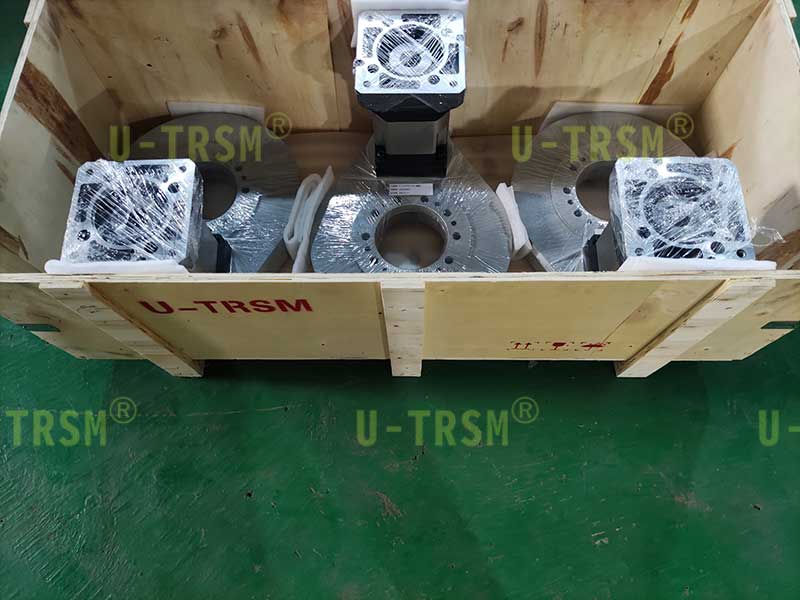

客户需要我们配套合适的减速机,根据使用工况,我们选择了输出扭矩和减速比都适合的行星减速机,并且对减速机和回转驱动做了适配设计。发货前我们为客户安装好行星减速机,客户收到货,直接连接伺服电机回转单元就可以旋转使用了,非常的方便。
如果您也有回转方面的需求,请联系不二传动,我们会给您提供整套的回转传动设计方案。
