可以长时间保持传动精度的重载型回转驱动
发布时间:2022/06/23 最新产品 浏览次数:2455

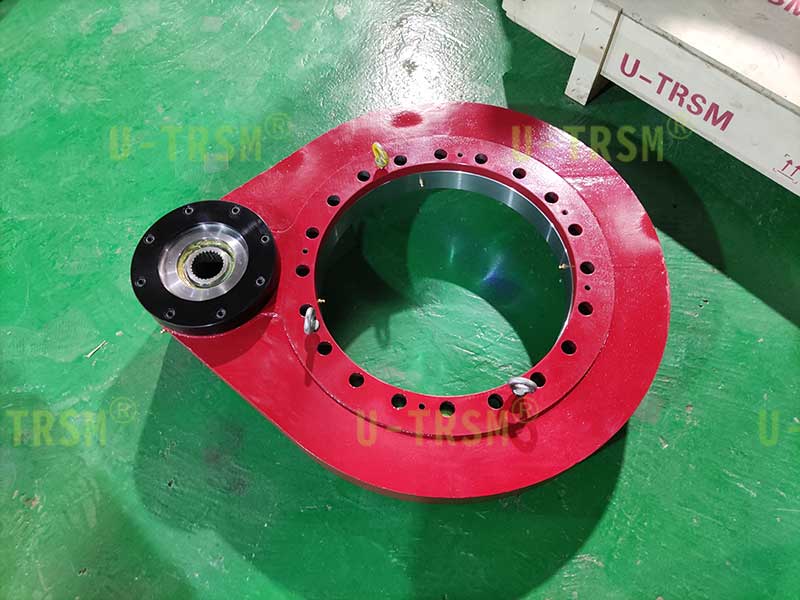

型号:S-III-O-0555
类型:重载精密齿轮式回转驱动
驱动减速比:5.80
额定输出扭矩:22KN.M
回转中心直径:555mm
带适配法兰总高:185mm
齿间隙≤0.1mm
S-III-O-0555 重载精密齿轮式回转驱动应用在工业自动化设备上,水平安装使用,做间歇性往复运动。客户要求旋转角度误差小,输出扭矩大,精度保持好。
根据这些使用要求,不二传动的工程师为客户推荐了这款重载型精密磨齿回转驱动,这款回转驱动是零游隙,小跳动,并且模数大,载荷高。
往复运动往往伴随齿轮的冲击载荷,选择大模数的齿,可以轻松应对冲击载荷。大模数的齿淬火后磨齿,很难磨损,能长时间保持传动精度。

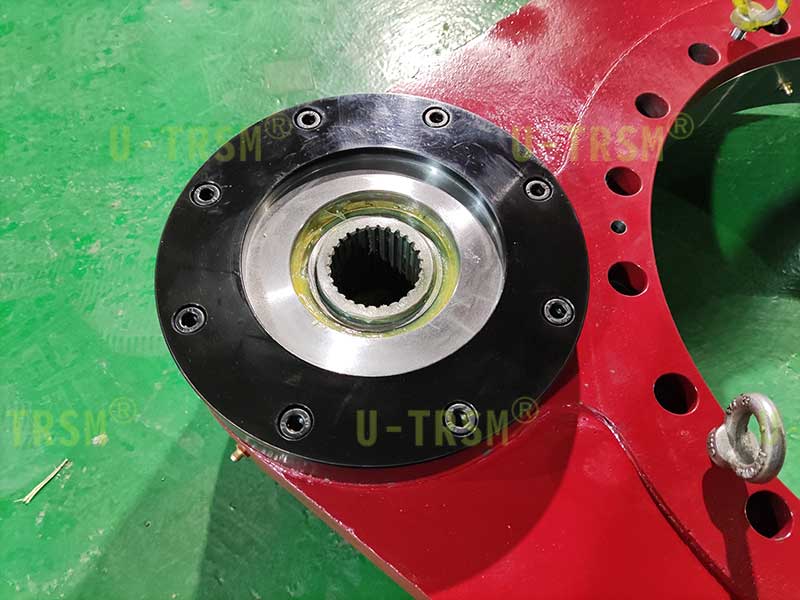

输入端齿轮采用精度高,可靠性好的渐开线花键传递扭矩,在往复运动时保证稳定可靠。
输入端减速机的安装定位装配顺序跟客户进行详细讨论,根据讨论结果合理设计回转驱动的相关尺寸,确保客户设备组装调试顺利进行。

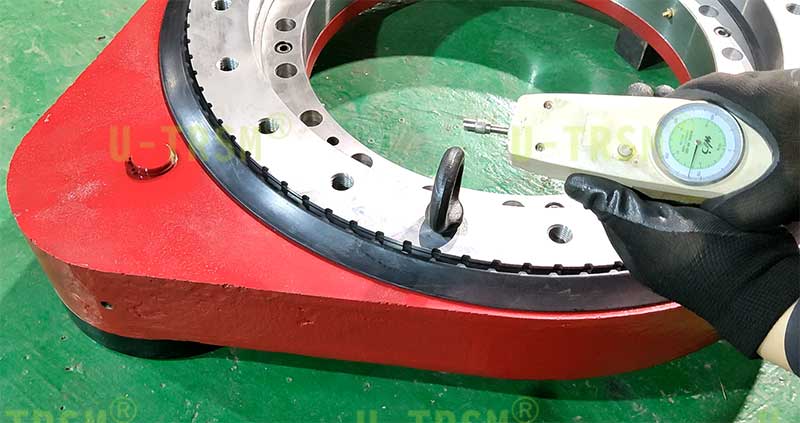

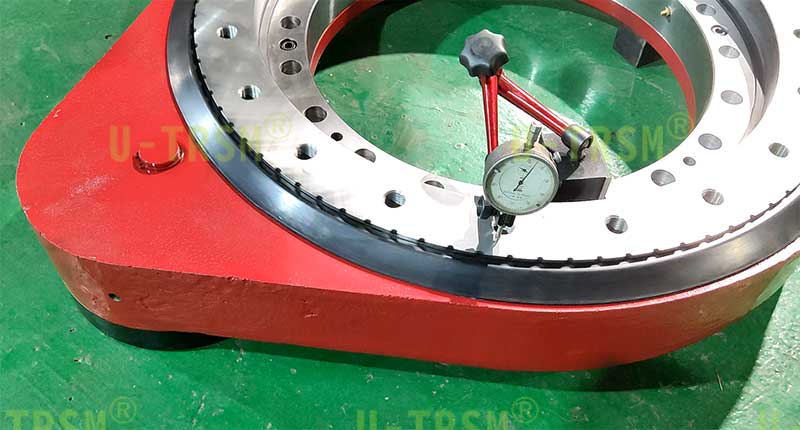

不二传动制定工艺后严格把控质量,成品检测结果是游隙≤0,端跳≤0.03mm,齿间隙≤0.10mm,回转驱动旋转灵活,无异响。
