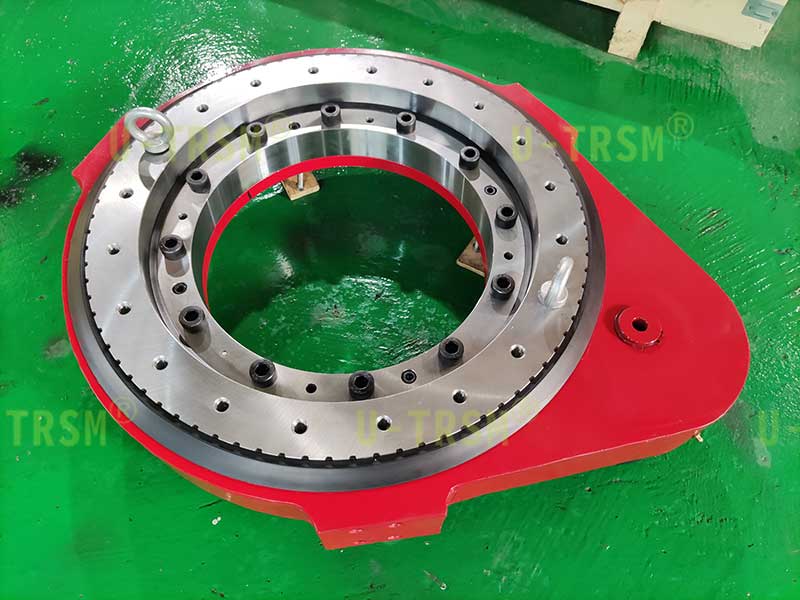

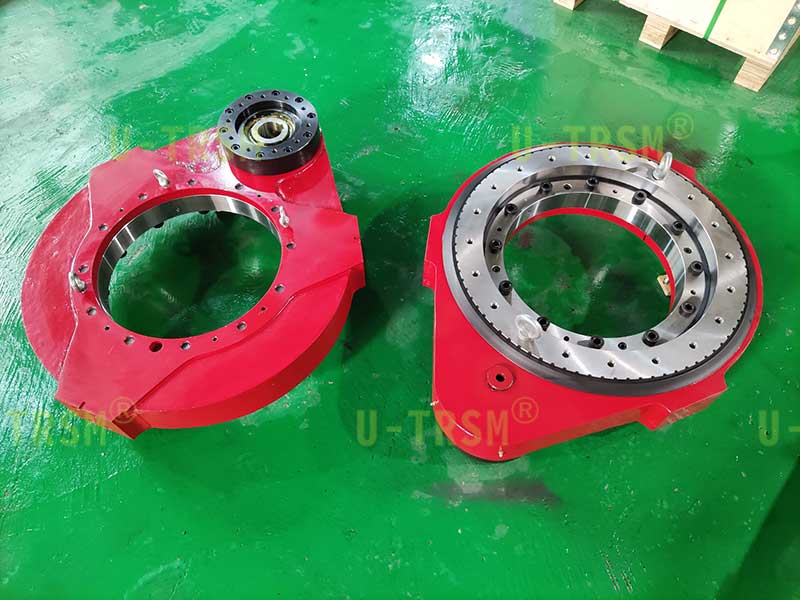

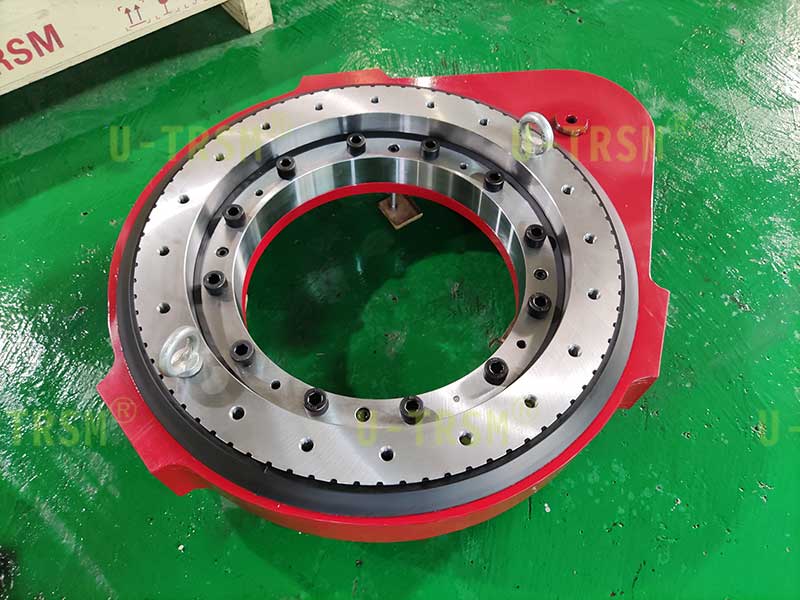

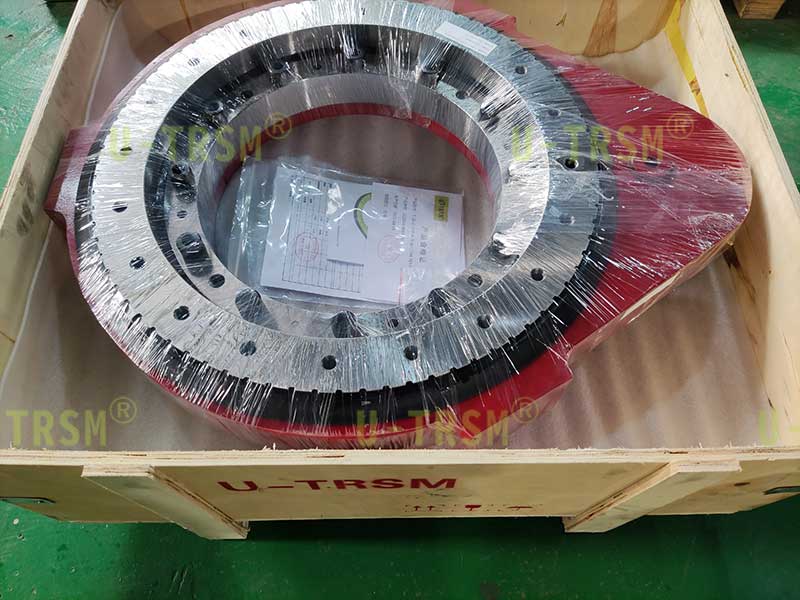

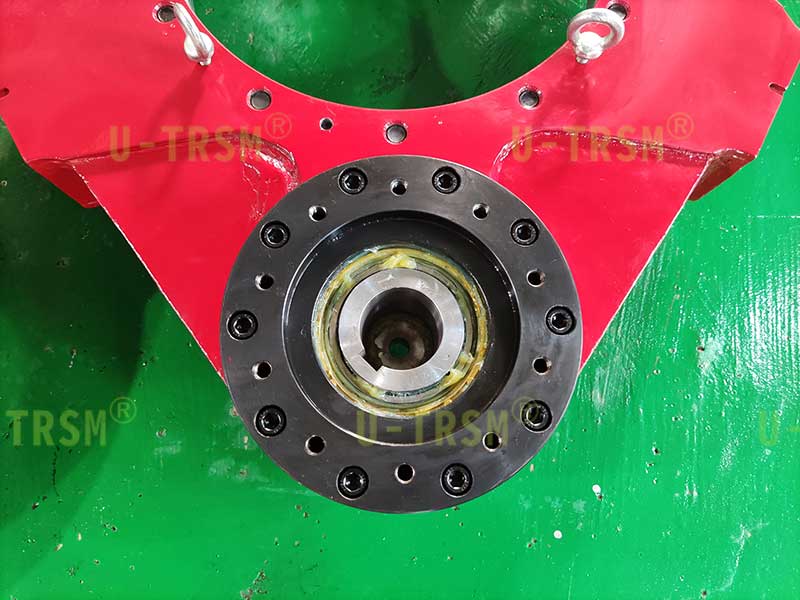

从侧面安装固定的竖直支撑回转驱动

发布时间:2022/06/27 最新产品 浏览次数:1228

型号:S-III-O-0510



类型:竖直支撑齿轮式回转驱动



驱动减速比:5.60



额定输出扭矩:20KN.M



回转中心直径:510mm



带适配法兰总高:185mm



齿间隙≤0.4mm

产品详情

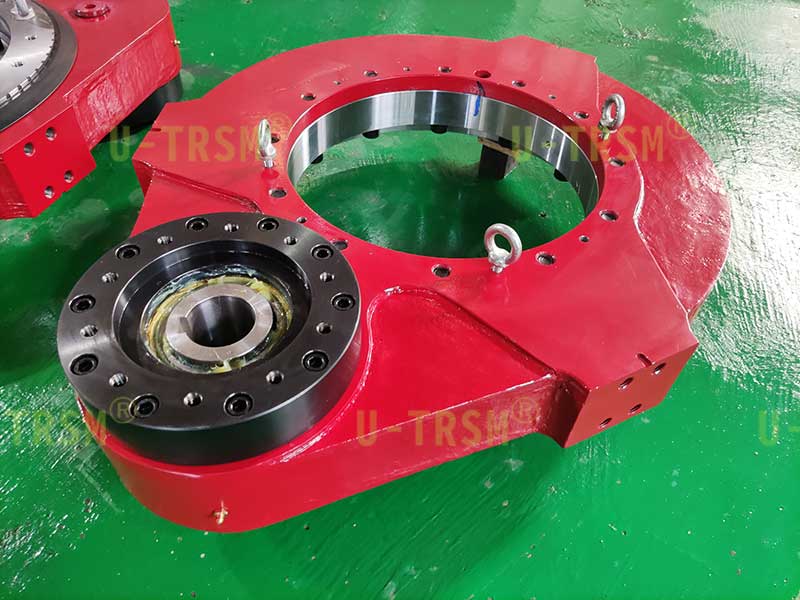

S-III-O-0510 竖直支撑齿轮式回转驱动使用在工业自动化领域,水平安装使用,但是固定回转驱动的螺栓不能在回转驱动底部,只能在回转驱动侧面,客户通过壳体侧面的螺栓孔固定回转驱动,回转驱动外圈带动设备的旋转部分旋转。使用环境多粉尘,要求回转驱动具有防尘性能。



根据客户要求设计了这款通过侧面螺栓孔连接回转驱动的产品,方案设计后不二传动对车间相似产品进行了模拟受力实验,把回转驱动加载至客户使用载荷,让壳体侧面三点支承所有的载荷,测量壳体的变形量,用实验的方式验证设计的合理性。



通过对实验数据进行分析,结果证明侧面三点支承的设计完全满足客户的使用要求,为了提高安全系数,我们对壳体进行了优化设计,提升了产品的整体强度,也更有利于加工生产。
如果您也有需要侧面连接使用的回转类产品,请联系不二传动,我们在特殊应用领域,特殊产品的设计方面有丰富的经验和独特的想法。
