小型铝壳体齿轮式回转驱动设计方案

发布时间:2023/11/04 最新产品 浏览次数:1137

型号:S-I-O-0169



类型:齿轮式回转驱动



驱动减速比:4.20



回转中心直径:169mm



总高:99mm



齿间隙≤0.15mm

产品详情

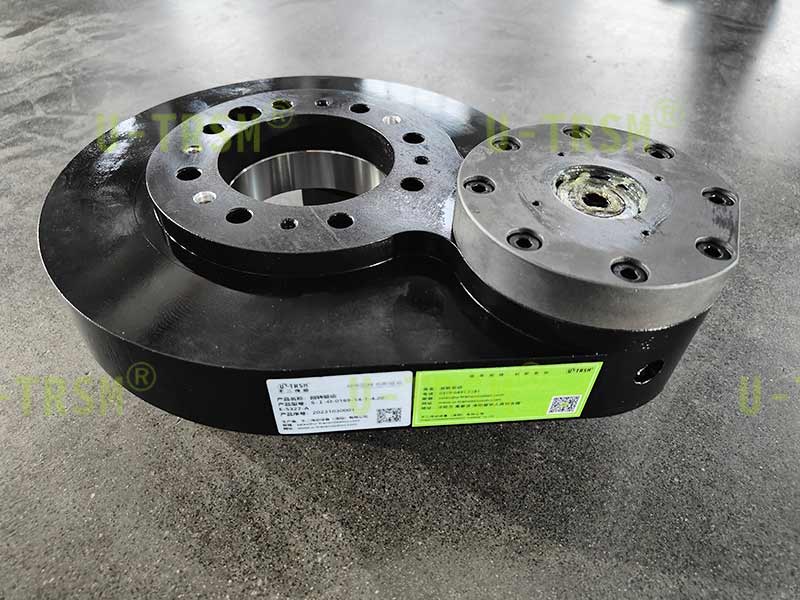

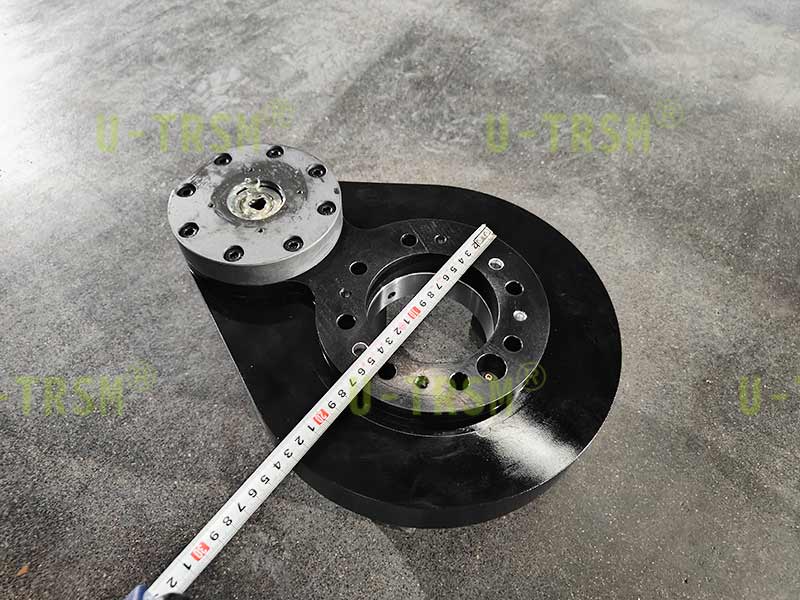

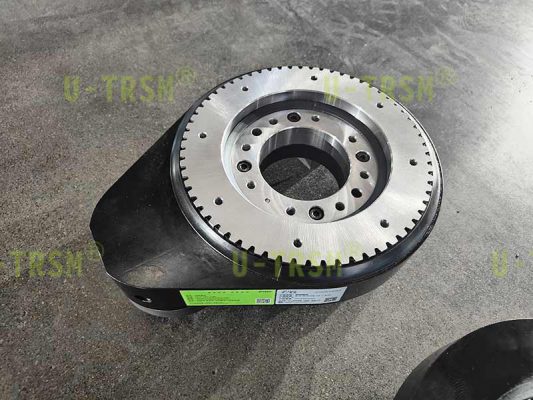

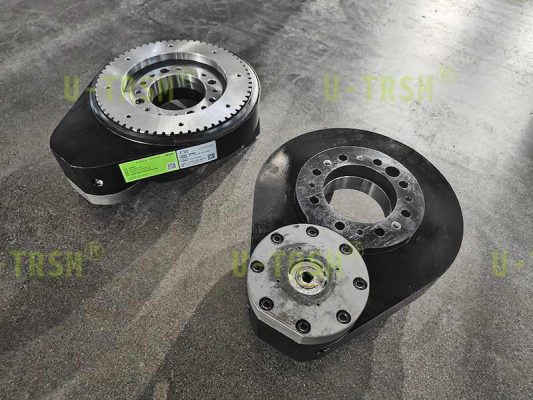

S-I-O-0169直齿式回转驱动,应用在小型自动化设备上,客户对于回转驱动的重量及精度有极高的要求,载荷及扭矩相对较小。不二传动设计工程师经过与客户的多次沟通,摒弃了以往的铸造设计方案QT450-10,用铝合金制壳体6061-T6进行设计,极大的减小了驱动的整体重量,成品重量控制在了20kg以内。



不同材质的壳体对于回转驱动的性能有何影响呢?不二传动设计工程师来浅谈一下这两种材质的特点:



  • QT450-10:铁素体型式球墨铸铁,其材料的韧性和塑性较高。低温时韧性向脆性转变,其低温冲击值较高,有较好的抗温度急性变和耐蚀性。
  • 抗拉强度  (MPa):≥450,屈服强度  (MPa):≥310。
  • 6061-T6:为经过热处理铝合金,其强度高于普通铝合金产品,并且具有较高的耐腐蚀性,T6表示经过热处理及人工时效处理,,使材料达到最佳的强度及硬度。
  • 抗拉强度  (MPa):≥280,屈服强度(MPa):≥240。
