为生产车间流水线特殊设计的斜齿回转驱动

发布时间:2022/08/16 最新产品 浏览次数:2302

型号:S-I-O-0235



类型:斜齿回转驱动



驱动减速比:5.47



额定输出扭矩:3KN.M



回转中心直径:235mm



带适配法兰总高:135mm



齿间隙≤0.30mm

产品详情

S-I-O-0235斜齿回转驱动是不二传动的工程师为某车间流水线特殊设计的一款回转驱动,在设备上竖直安装使用。



回转驱动负责带动四工位工作台旋转,到每个工位停止一段时间后,自动旋转到下一工位,如此循环使用。工作台旋转的时候有较大的偏载,需要大的扭矩才能顺利转动工作台。

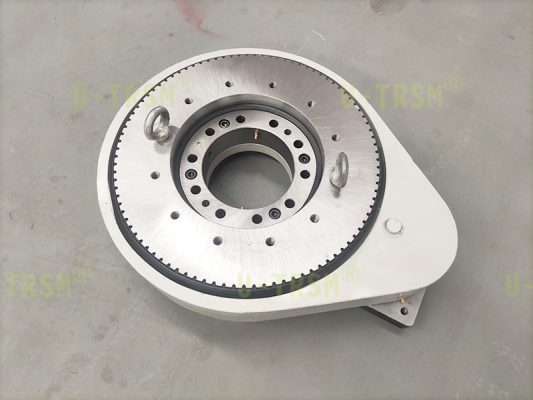

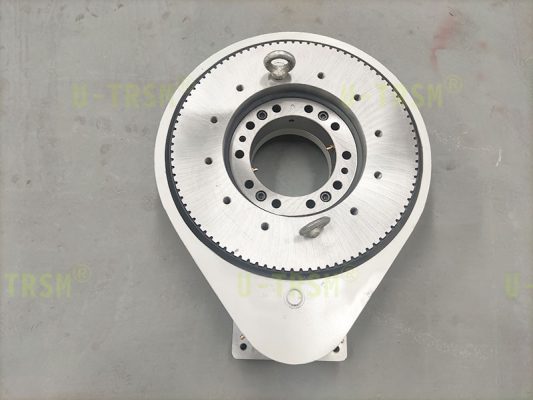

但是设备安装回转驱动的位置有限,特别是固定螺栓的孔中心径被限制在非常狭窄的范围内,我们根据客户的安装孔中心直径要求设计了这款回转驱动,外圈的安装孔非常靠近内圈,外圈的齿又非常的靠近外部,齿采用了斜齿,加高设计,这样既满足了客户的安装需求,又增加了齿承载满足了客户大扭矩的要求,是一款小身板大力士齿轮式回转驱动。

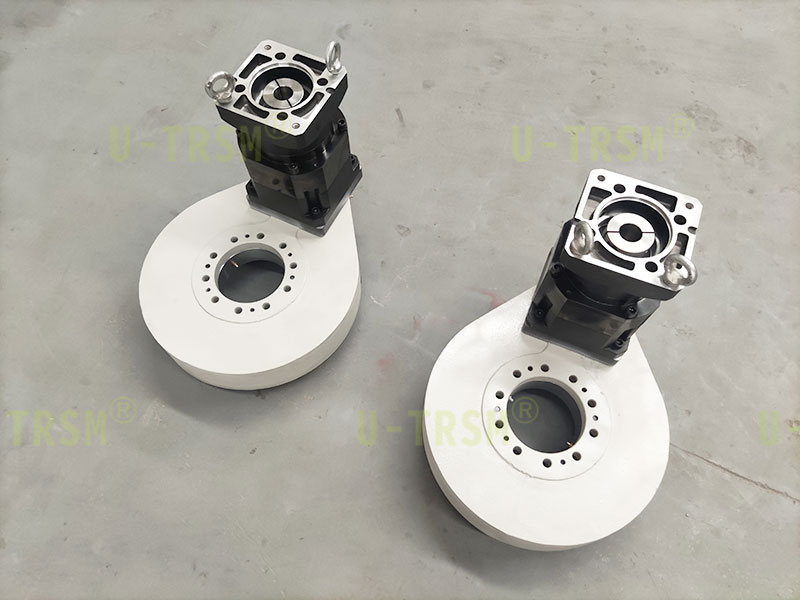

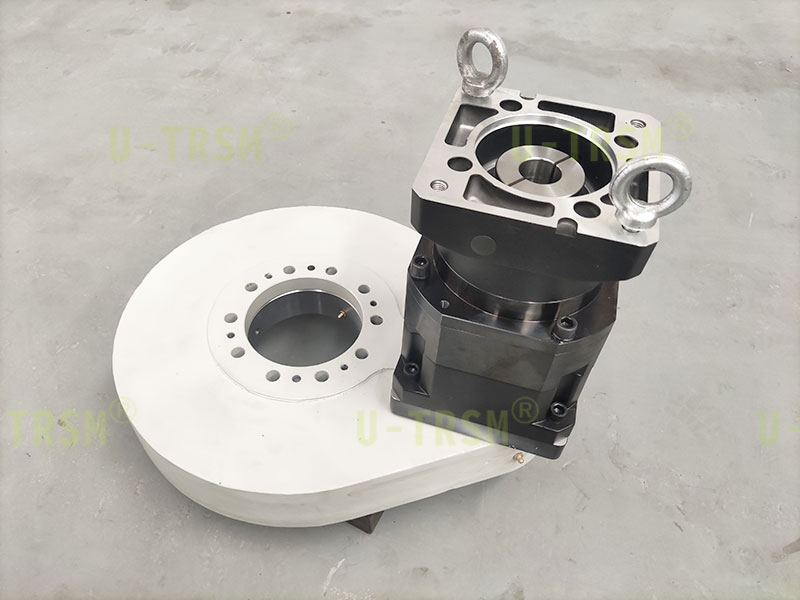

我们还为客户配套了大扭矩的行星减速机,客户配合伺服电机使用,现场使用反馈良好,客户良好的反馈说明不二传动在设计、选型、计算等方面是合理正确的,我们将持续学习改进,更好的服务客户。
