高速旋转的双排球斜齿回转驱动技术解析

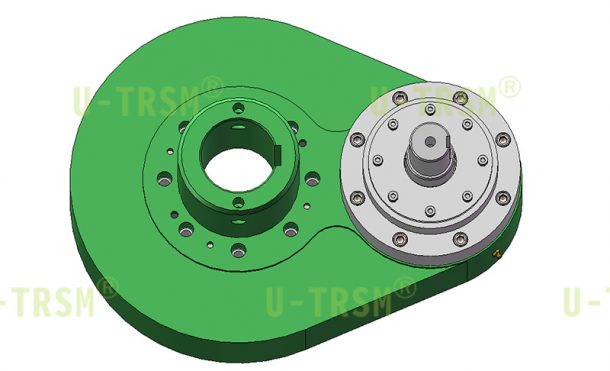

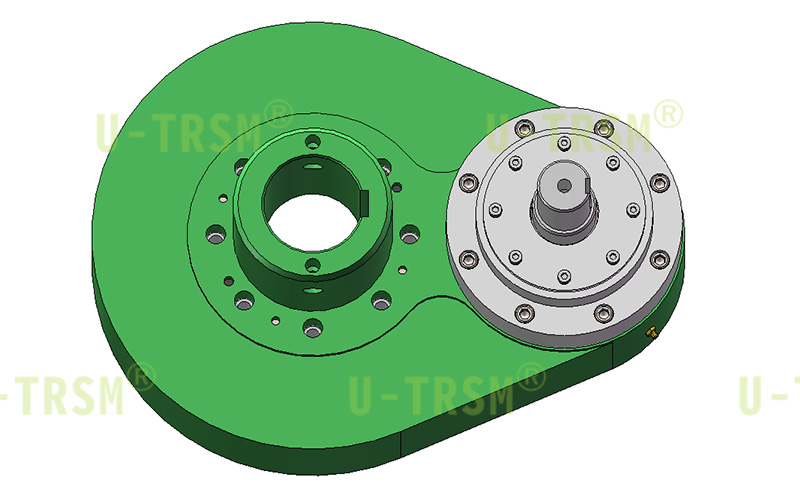

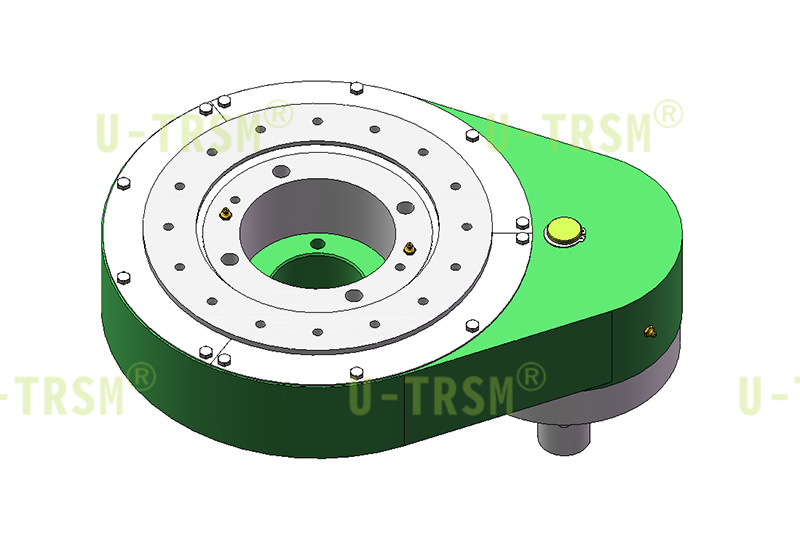

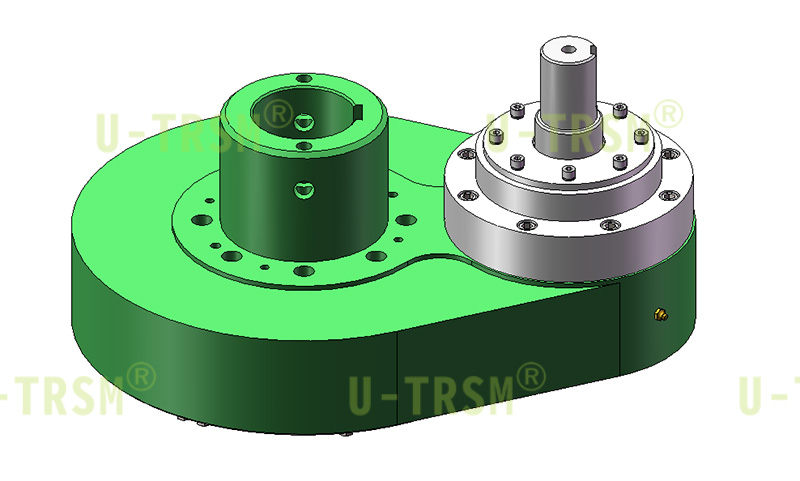

此款双排球齿轮式回转驱动应用于自动化设备上，客户要求超高速的运转，采用油液润滑，承受较大轴向载荷及倾覆力矩，外形安装尺寸有限制，采用皮带轮输入传动。

不二传动设计工程师根据客户需求研发了此款驱动，双排球的设计使得回转支承能在有限空间内载荷最大化，斜齿的设计使得输出扭矩得到进一步的加强，输入齿轮端采用3个通用轴承进行支承，使得传动在高速旋转时更加的平稳。

此款驱动轴向载荷可达1102KN，倾覆力矩可达55KN.m，额定输出扭矩可达11KN.m。

斜齿的设计广泛应用于齿轮式回转驱动中，不二传动设计过多款斜齿式回转驱动，相较于标准直齿齿轮，斜齿有相当多的优点：齿面接触为斜线接触，啮合时是逐步进入与退出，大幅度减少震动及噪音。啮合时多齿接触，降低单齿承载风险，减少磨损，延长使用寿命。
