回转支承在塔式光热发电中的应用分析

发布时间:2021/07/05 企业新闻 浏览次数:236

光热塔式发电是指在电站安装很多大型反光镜(定日镜),每个定日镜是一个独立的单元,各自配有跟踪机构,能实时准确的将光反射到电站中心高塔顶部的吸热器上,加热熔盐到500-1000℃,把太阳能转换成热能,高温的熔盐通过蒸汽发生系统产生高温高压的蒸汽推动汽轮发电机组发电,这就是光热塔式发电的工作原理。

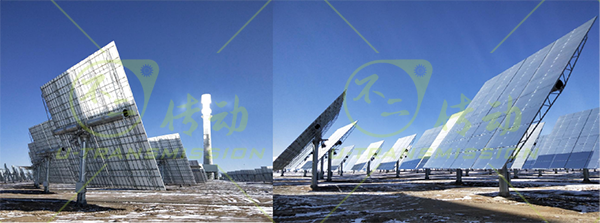

定日镜

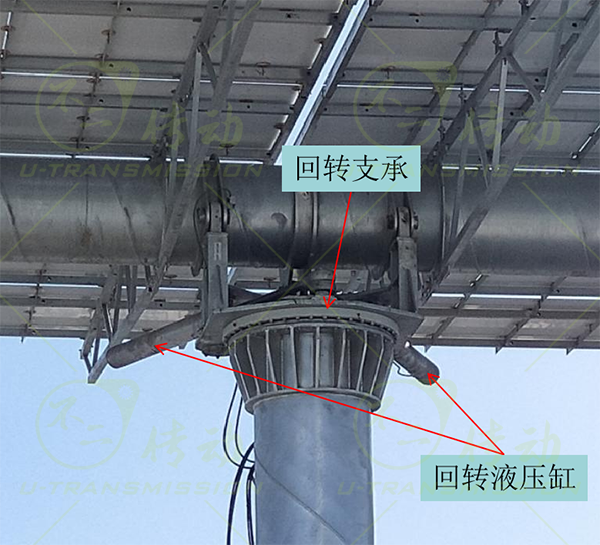

定日镜在光热发电中数量多,要求实时把光反射到高塔顶部的吸热器上,这就要求定日镜工作的时候需要不停的调整方位角和仰俯角,定日镜的仰俯角用推杆进行调整,回转支承被用来支承整个定日镜转动单元,同时还负责调整方位角。



光热塔式发电站塔高200m,定日镜场地半径450m,定日镜到吸热器最远直线距离将近500m,这么长的距离,如果定日镜在调整方位角的时候产生很微小的误差,反射的光到达塔顶吸热器时误差会被放大1000倍,例如定日镜调整方位角的时候误差1mm,反射的光到达塔顶吸热器时误差将会是1000mm也就是1m,所以定日镜调整角度的时候误差必须是非常小的,静止不动的时候,必须保证静止不动,晃动对定日镜的工作是不利的。



定日镜



定日镜要求转动误差小,要求静止时稳定,使用在户外,这些使用要求决定了回转支承必须是负游隙(内圈相对于外圈没有间隙),启动力矩要求很大(内圈和外圈之间过盈量很大),成品需要做防腐处理(抵御户外使用时产生的锈蚀)。这样的回转支承才能满足定日镜在塔式发电站的使用要求。
