如何快速准确测量回转支承沟道直径?

发布时间:2021/07/24 企业新闻 浏览次数:397

回转支承在最后进行磨配合套时,必须要对沟道直径进行检测,避免重复试装,那么,回转支承轴承沟道直径该如何测量呢?回转支承轴承沟道直径检测方法很多,有用卡尺加两个钢球量的,也有推算壁厚的测量方法,但有的测量误差过大,有的检测比较繁琐。如果在管尺的基础上加以改进做成球头尺,就能快速的在机床上精确地测量出回转支承的沟道直径。

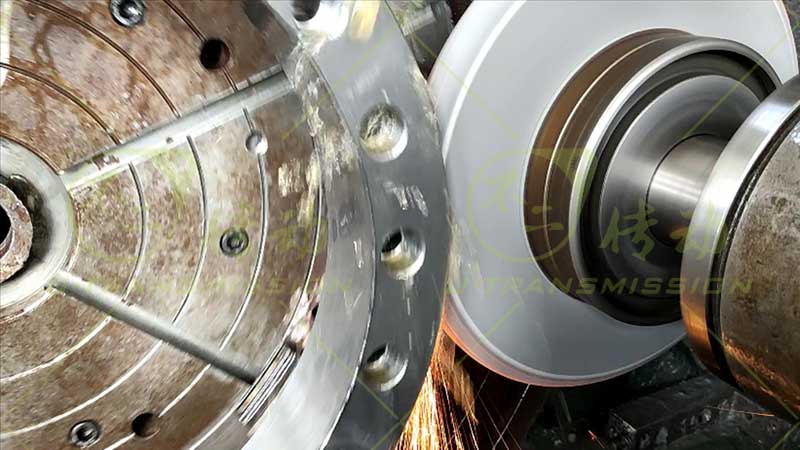

回转支承磨加工



1、测量头制作

管尺一般两头有现成的固定杆,只用改变测头形状就行,将钢球用线切割割成两半,一半用锡焊(或氩弧焊)焊牢在测量头上,另一半固定在百分表表头上,然后装在连接管尺的固定杆上就可以进行测量了。



2、测量方法

将管尺的固定测量头和百分表的测头都换成和回转支承沟道装配用的钢球,用块规对好沟道直径尺寸,校准管尺的百分表归零位,测量时用管尺固定端钢球定位在回转支承沟道一侧,百分表在沟道的另一侧,以固定端钢球为支点,顺着回转支承沟道平面旋转管尺,找到转折点,百分表读数即为沟道直径的测量值,数值达到要求沟道就磨好了,可以加工下一件,如果尺寸还没有达到要求值,继续加工,直到尺寸符合要求。



3、测量准确性验证

依据球头尺测量结果计算的轴承游隙与装配后轴承实际游隙比较,球头尺测量计算的轴承游隙值误差在0.01mm以内,证明球头尺测量能满足高精度回转支承轴承的加工检测要求。



4、检测优缺点

(1)在机床上进行检测无需将零件从机床上取下进行试装,大幅度提高了工作效率

(2)测量精度高,能满足小游隙回转支承的加工检测要求

(3)此法还可用于交叉滚子转盘轴承沟道直径的检测

(4)量具需自制,检测手法要熟练,对检测人员要求较高



我们了解了球头尺如何制作,测量原理,验证了测量的准确性,明确了检测的优缺点,那么喜欢动手的尝试的你们赶紧拿起工具,制作一个简单实用的球头尺吧,如果在制作使用中有任何问题,请联系不二传动,我们非常乐意为大家提供帮助。
