型号为XSU14.414的无齿式精密交叉滚子转盘轴承

发布时间:2021/06/22 最新产品 浏览次数:10697

转盘轴承类型:交叉滚子



齿类型:无齿式



回转中心直径:414mm



端跳:0.04mm



径跳:0.04mm



游隙:0-0.03mm

产品详情

什么是交叉滚子转盘轴承?

转盘轴承的内外圈滚道是呈90°的v形,滚动体采用圆柱滚子,滚子在滚道的滚动面上被隔离块隔开,并且相互垂直地排列,这种结构类型的转盘轴承被称作交叉滚子转盘轴承。它可以承受径向负荷、轴向负荷及倾覆力矩等多方向的负荷,并且可生产的尺寸范围很大,所以应用领域很广,比如工业机器人的关节部和旋转部、机械加工中心的旋转台,机械手旋转部、精密旋转工作台、医疗机器等。



交叉滚子转盘轴承的滚子中间装有隔离块,可以有效防止装盘轴承在运动时滚子发生倾斜,隔离块也能隔离滚子之间摩擦,减小旋转阻力,防止发生滚子的边缘应力集中或锁死现象,保持转盘轴承高精度平稳运行。

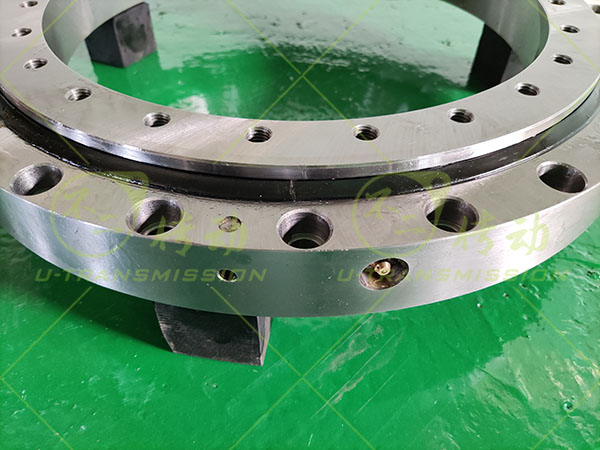

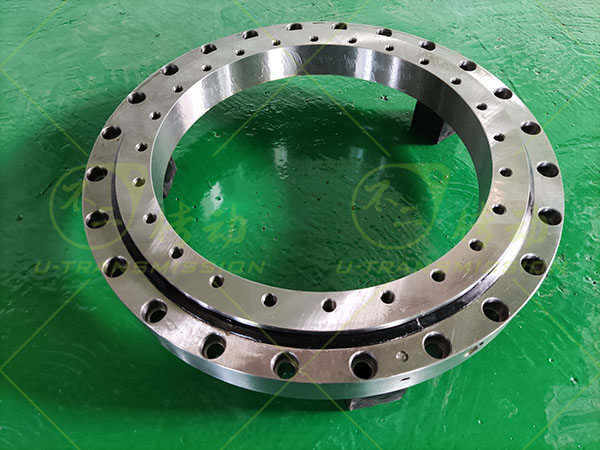

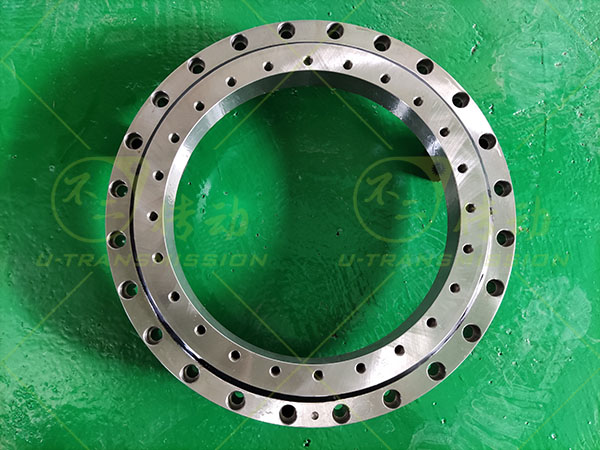

洛阳不二传动给客户提供的型号为XSU14.414的无齿式精密交叉滚子转盘轴承,是用在自动化设备上,回转中心直径414mm,端跳:0.04mm,径跳:0.04mm,游隙:0-0.03mm。精密交叉滚子转盘轴承精度高,载荷大,抗倾覆力矩好,旋转灵活,转速较高,抗震性能好,并且精度保持时间很久,这种精密的回转支承是不二传动非常擅长做的。



转盘轴承



XSU14.414是INA轴承XSU 14系列里最小的回转支承,这个系列从回转中心直径414mm到1094mm,全部是交叉滚子无齿转盘轴承。跟上述尺寸对应的还有XSA 14外齿式系列,XSI 14内齿式系列,都是精密交叉滚子转盘轴承。



交叉滚子转盘轴承使用时的注意事项:

交叉滚子转盘轴承出厂前已注入优质润滑脂,可直接装机使用。但是这类转盘轴承比一般的滚子轴承内部空间小,所以必须定期补充润滑脂。补充润滑脂时通过设在内圈或外圈上的油孔注入。补充间隔通常为6个月到一年。转盘轴承安装后,由于润滑脂的阻力,轴承使用初期旋转力矩在短时间内会比较大,但等多余的润滑脂由密封部位溢出后,力矩值就会回到正常的值。
