直齿回转驱动防护等级的两位数字代表了什么意思?

发布时间:2021/07/25 企业新闻 浏览次数:643

防护等级用IP X X 表示,IP是INGRESS PROTECTION的首字母缩写,X X 是两个数字。 第一个数字表示直齿回转驱动的防尘,防止外物侵入的等级(外物包括工具,异物,人的手指等均不可以接触到回转驱动的内部运动部分,避免造成人身伤害或设备损坏)。 第二个数字表示回转驱动的防水能力,数值越大表示直齿回转驱动的防水能力越好。



第一个数字回转驱动的防尘等级介绍:

数字防护范围说明
0无防护对外界的人或物无特殊的防护
1防止直径大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到驱动内部的零件,防止较大尺寸(直径大于50mm)的外物侵入
2防止直径大于12.5mm的固体外物侵入防止人的手指接触到驱动内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入
3防止直径大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm的工具、铁丝及类似的小型外物侵入而接触到驱动内部的零件
4防止直径大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm的工具、铁丝及类似的小型外物侵入而接触到驱动内部的零件
5防止外物及灰尘完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响驱动的正常运作
6防止外物及灰尘完全防止外物及灰尘侵入



第二个数字回转驱动的防水等级介绍:

数字防护范围说明
0无防护对水或湿气无特殊的防护
1防止水滴浸入垂直落下的水滴(如凝结水)不会对驱动造成损坏
2倾斜15度时,仍可防止水滴浸入当驱动由垂直倾斜至15°时,滴水不会对驱动造成损坏
3防止喷洒的水浸入防雨或防止与垂直的夹角小于60°的方向所喷洒的水侵入驱动而造成损坏
4防止飞溅的水浸入防止各个方向飞溅而来的水侵入驱动而造成损坏
5防止喷射的水浸入防持续至少3分钟的低压喷水
6防止大浪浸入防持续至少3分钟的大量喷水
7防止浸水时水的浸入在深达1米的水中防30分钟的浸泡影响
8防止沉没时水的浸入在深度超过1米的水中防持续浸泡影响



不二传动生产的直齿回转驱动采用全包围设计,可以达到IP65的防护等级,也就是可以做到完全防尘,可防止喷射的水对驱动造成损害,下面我们来介绍下5级防水等级的具体试验要求。

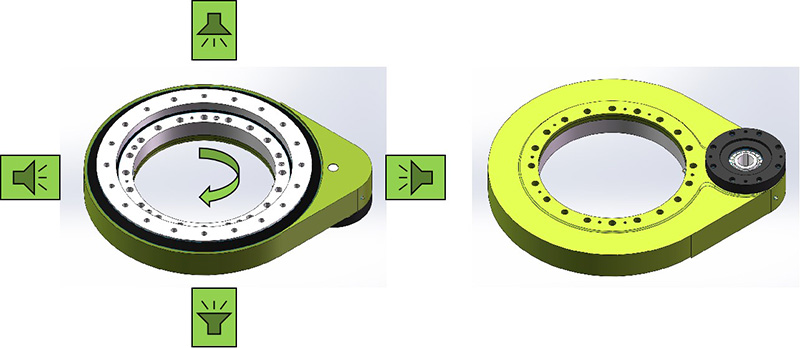

直齿驱动防水等级试验



方法名称:

5级防水等级喷水试验



试验设备:

喷嘴的喷水口内径为 φ6.5mm



试验条件:

使回转驱动至喷水口相距为 2.5m ~ 3m ,水流量为 12.5 L/min (750 L/h),正常转动回转驱动



试验时间:

按回转驱动外壳表面积计算,每平方米喷水 1 min (不包括安装面面积) ,喷水时间最少 3 min



等级判定:

回转驱动做完喷水试验后,将回转驱动擦干,拆掉回转驱动壳体密封和回转支承密封,查看齿啮合部位和回转 支承沟道是否进水,如果没有进水,说明回转驱动达到了5级防水等级,如果进水,说明没有达到,需要改进。



回转驱动在室外全天候使用,一般达到IP54的防护等级就可以了,也就是防尘和防止各个方向飞溅而来的水侵入,我们为了提高回转驱动的可靠性最大限度降低维护频次追求更长的使用寿命,通过合理的设计和精准的配合使不二传动的回转驱动防护等级达到了IP65,这样的产品会给大家带来不一样的使用体验。
