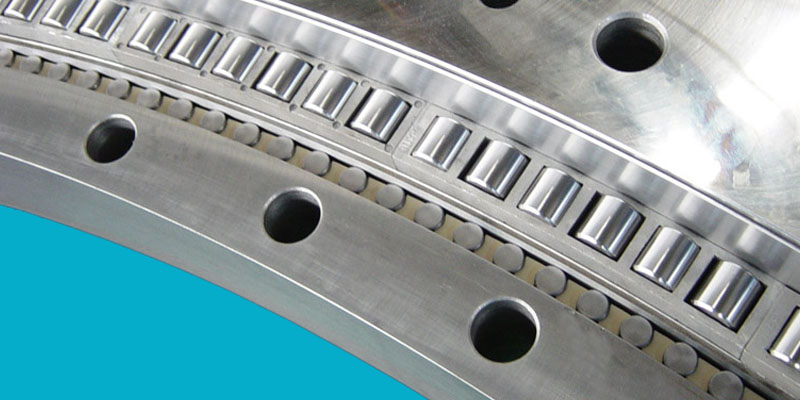

三排滚子回转支承的滚子长度怎么选择?
发布时间:2021/08/24 企业新闻 浏览次数:6125
回转支承也叫转盘轴承,作为传动部件在很多机械设备中发挥着很重要的作用。其中,三排滚子回转支承适用于大轴向载荷、径向载荷和大倾覆力矩的场合,比如在一些大型工程机械设备中,通常都会选择三排滚子回转支承。
不二传动设计的三排滚子回转支承有很多标准型号,如果标准型号满足不了载荷需求,就需要非标设计,即通过加大滚子的直径来提升回转支承的载荷,滚子直径增加可以提高单个滚子的载荷。超大直径的三排滚子回转支承可以通过加长滚子长度来提升载荷,滚子加长后跟滚道的接触长度增加,滚子的承载就自然而然的变大了。
但是凡事都有利弊,加长滚子在大直径的回转支承上能够使用,但在小直径回转支承上并不适用。三排滚子回转支承的沟道是直线平面沟道,小直径的圆形平面滚道上,长滚子的两端线速度差别较大,即使有分段保持架或者整体保持架的约束,长滚子在滚道里的滚动也不是正常滚动的,在润滑充足的情况下,是旋转加蠕动的。而如果没有保持架的约束,滚子会在沟道里边打横,转斜,严重影响使用。
为了减少滚子在滚道里面打横,一粒长滚子可以分成两段,特长的滚子也可以分成三段,用整体或分段的保持架将平面的滚子并列两排或三排排列,这样就避免线速度差异过大,避免滚子严重蠕动行走。
当我们需要通过增大滚子直径或者增加滚子长度来增加三排滚子回转支承载荷的时候,需要根据实际情况进行选择,如果大家在选型设计的时候有这方面的问题,欢迎大家咨询不二传动,我们的工程师会给大家提供专业的解决方案,优化设计方案,增加回转支承的稳定性,提高回转支承的使用寿命。
