回转驱动传动轴的连接方式简介

发布时间:2023/07/27 企业新闻 浏览次数:1475

在回转驱动的输入端,一般是用轴与轴孔来进行传递扭矩及动力,而轴与轴孔的定位通常则是用键来固定。零件装到确定位置后,应保证其受到工作载荷后不会改变原来的位置。那么不二传动就来简单介绍一下回转驱动中传动轴固定的方法及特点:

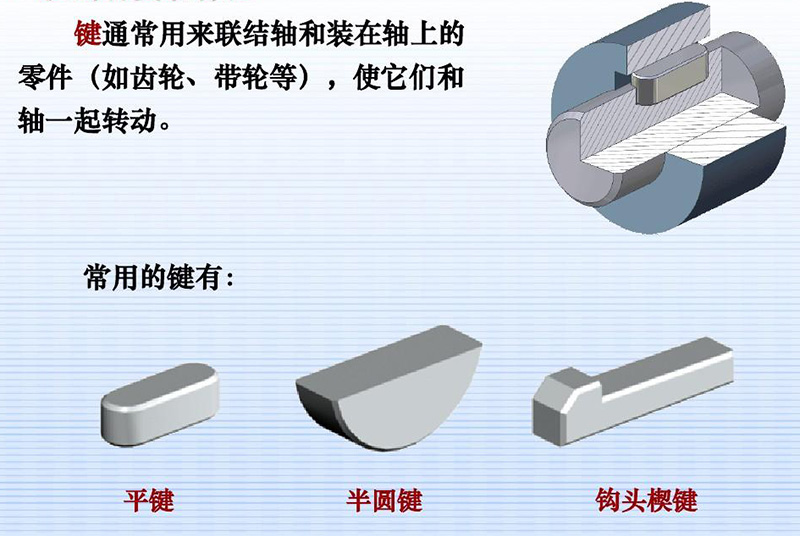

键的类型



平键:制造简单,拆装简单,对中性好。用于较高精度、高转速及受冲击或变载荷作用下的固定连接,还可用于一般情况下的导向连接。



楔键:能同时传递扭矩及承受单向轴向力。由于装配后造成轴上零件的偏心或偏斜,故不适于要求严格对中有冲击载荷及高速传动连接。



切向键:可传递较大的扭矩,对中性差,对轴的削弱较大,常用于重型机械。切向键只能传递一个方向的扭矩,传递双向扭矩时需要两个键互成角度。



花键:承载能力高,定心性及导向性好,制造困难,成本较高。适用于载荷较大,对定性精度要求较高的滑动连接或固定连接。



滑键:键固定在轮毂上,键随轮毂沿同一轴上键槽做轴向滑动,常用于轴向距离较大的的场合。



半圆键:键在轴上键槽中能绕其几何中心摆动,故便于轮毂往轴上装配,但轴上键槽较深,削弱了轴的强度,用于载荷较小的连接或辅助连接,也用于锥形轴及轮毂连接。



圆柱销:用于轮毂宽度较小,用键连接难以保证轮毂和轴可靠固定的场合,这种连接一把采用过盈配合,并可同时采用多个圆柱销。



过盈配合:结构简单,对中性好,承载能力强,同时起到对零件的轴向及径向的固定。对于过盈量在中等以下的配合,常与平键连接同时使用。



以上就是回转驱动传动轴的连接方式介绍,不二传动自成立以来,以优质的回转驱动产品、优秀的回转方案设计能力和快速响应的服务,获得了众多客户的信任和支持。
