S-II-O-0941-MC外齿同向法兰精密齿轮式回转驱动设计方案
发布时间:2021/04/25 最新产品 浏览次数:3106
- 同向法兰
- 直齿驱动减速比17.20
- 额定输出扭矩7.18Kn.M
- 回转中心直径941mm
- 带适配法兰总高168mm

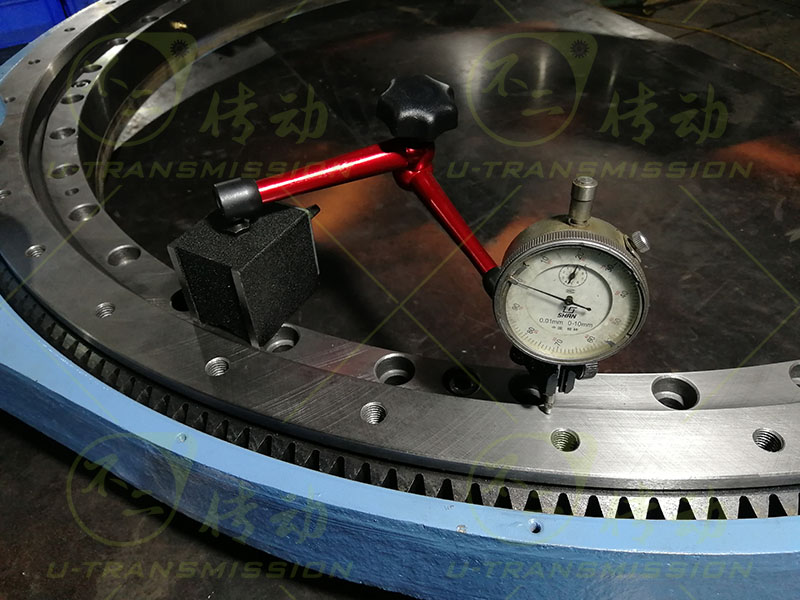

- 回转精度≤0.01°

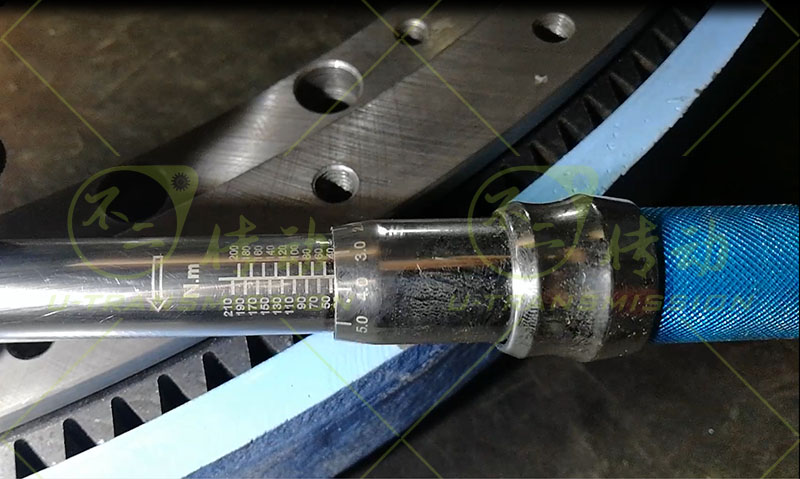

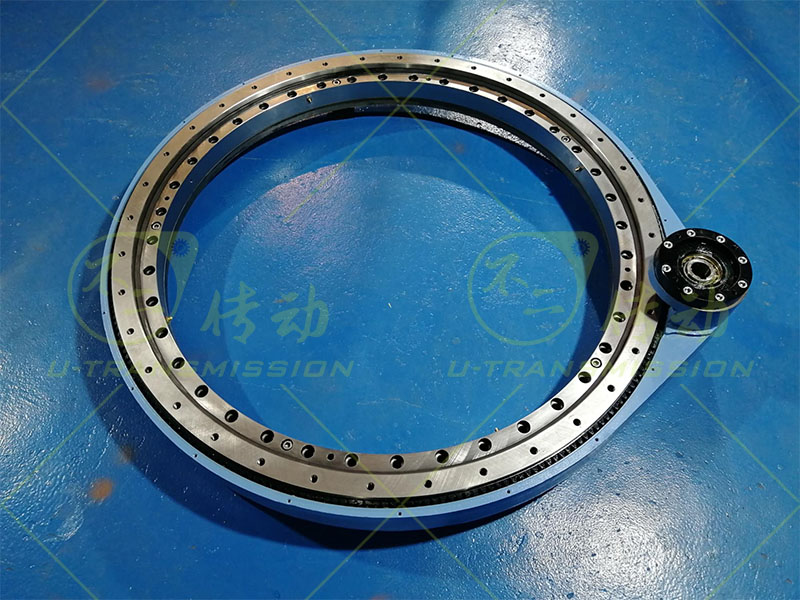

S-II-O-0941-MC齿轮式回转驱动,客户用在自动化机械设备上,要求回转精度≤0.01°。客户的设备比较高,并且转动部分只能放在底部,意味着齿轮式回转驱动只能安装在底部,这样减速机和电机就没有安装空间了,通过跟客户沟通了解到客户设备的上面有安装空间,根据客户的设备情况,不二传动为客户定制了这一款外齿同向法兰精密齿轮式回转驱动,从设计上解决了客户的问题。这种类型的齿轮式减速机可以解决底部安装空间不足,减速电机只能竖直向上安装的问题,给客户提供极大的方便。
S-II-O-0941-MC外齿同向法兰精密齿轮式回转驱动可以把减速机和电机安装到上面,但是密封是一个问题,由于传动齿轮的输入端设计到了上面,回转支承的外圈上不能安装NBR橡胶密封,只能想办法把密封安装到壳体上。不二传动为客户设计了钢板密封,密封安装在壳体上,坚固安全,美观实用,确保直齿驱动的可靠性。精密型齿轮式回转驱动稳定性非常重要,壳体采用加厚的球墨铸铁铸件经加工中心加工而成,精度和稳定性得到保证,回转支承依旧采用42CrMo调制、负游隙、磨齿,支撑轴承采用P5级精密轴承。不二传动设计团队丰富的经验确保了部件之间相互配合的合理性,只有合理的配合才能做成精密的产品。
