不二传动新产品:外齿反向法兰精密齿轮式回转驱动

发布时间:2021/06/03 最新产品 浏览次数:7145

型号:S-II-0841-MC



直齿驱动减速比:15.40



额定输出扭矩:646Kn.M



回转中心直径:841mm



带适配法兰总高:161mm



回转精度≤0.01°

产品详情

S-II-0841-MC精密齿轮式回转驱动客户用在自动化领域,产品竖直安装使用,有较大的倾覆力,回转驱动用来带动工件旋转不同的角度,角度误差要求非常小,需要保证在0.01°以内。根据客户的使用要求,给客户推荐了S-II-0841-MC直齿驱动,II系列驱动的回转支承高度更高,载荷和倾覆力矩比较大,竖直安装使用更稳定,齿采用小模数设计,能更好的减小角度误差,增加减速比,客户可以选择小减速比的减速机配合使用,综合成本更低,总传动误差更小。在设计过程中把影响传动精度的因素降到最低,优化设计,降低生产难度,提高直齿驱动的可靠性。

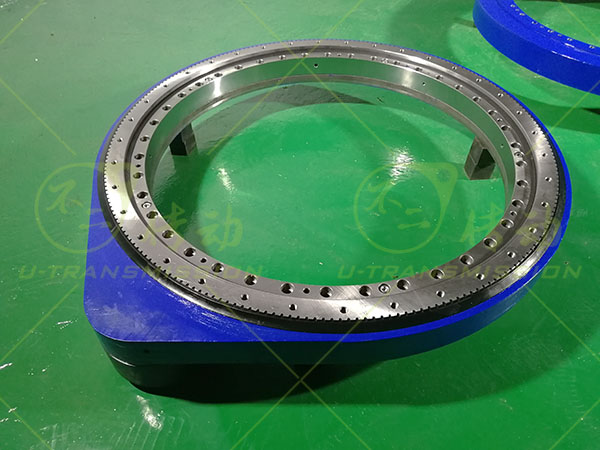

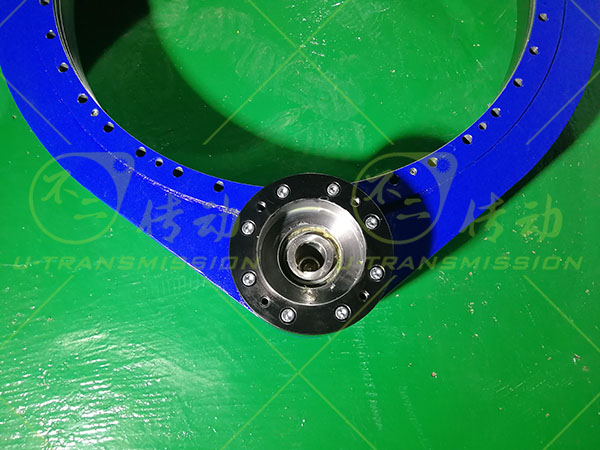

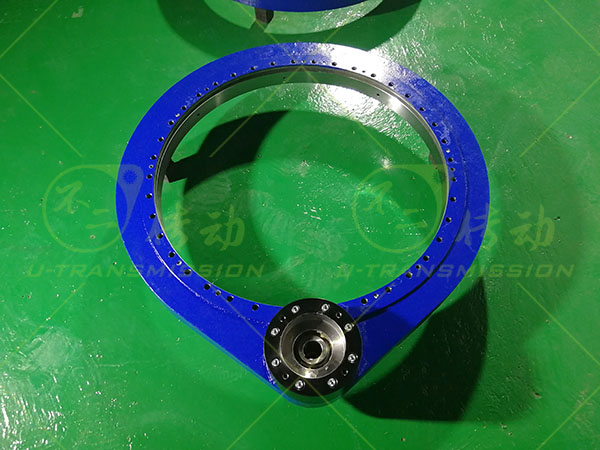

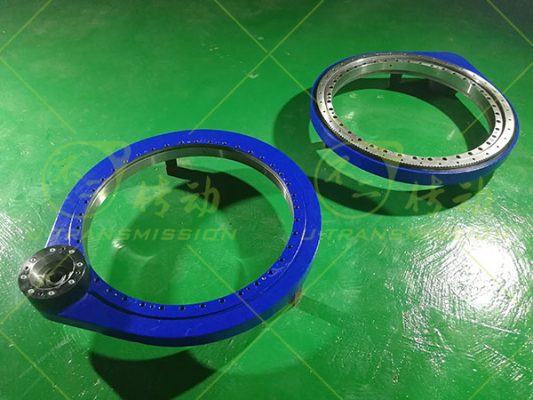

直齿驱动

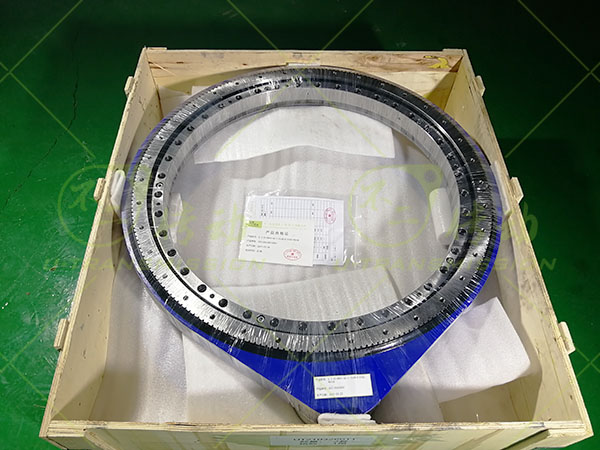

生产过程中严格按照工艺要求加工。壳体,铸造,退火,粗加工,精加工,确保安装基座的稳定性和精度。回转支承,锻造,粗加工,调制,半精加工,淬火,精加工,磨齿,确保回转支承游隙,跳动,齿精度。齿轮,锻造,粗加工,调制,精加工,齿加工,淬火,磨加工,键槽加工,确保传动精度。适配法兰依旧按照客户连接尺寸设计生产,给客户提供最大方便。前期零件质量控制严格,最后总装轻松完成,装配,检测,出具检测报告,包装,装箱,发货,一气呵成,又一种精密直齿驱动从不二传动发出,服务客户。

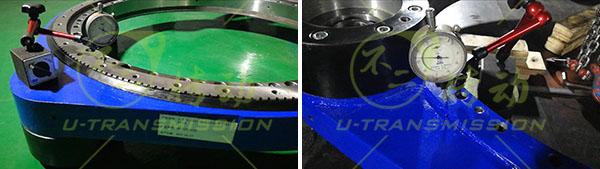

直齿驱动检测
