S-III-I-1300-2内齿双驱齿轮式回转驱动设计方案

发布时间:2021/04/25 最新产品 浏览次数:2005

  • 类型:内齿双齿轮传动
  • 直齿驱动减速比:8.80
  • 额定输出扭矩:50Kn.M
  • 回转中心直径:1300mm
  • 带适配法兰总高:170mm
产品详情

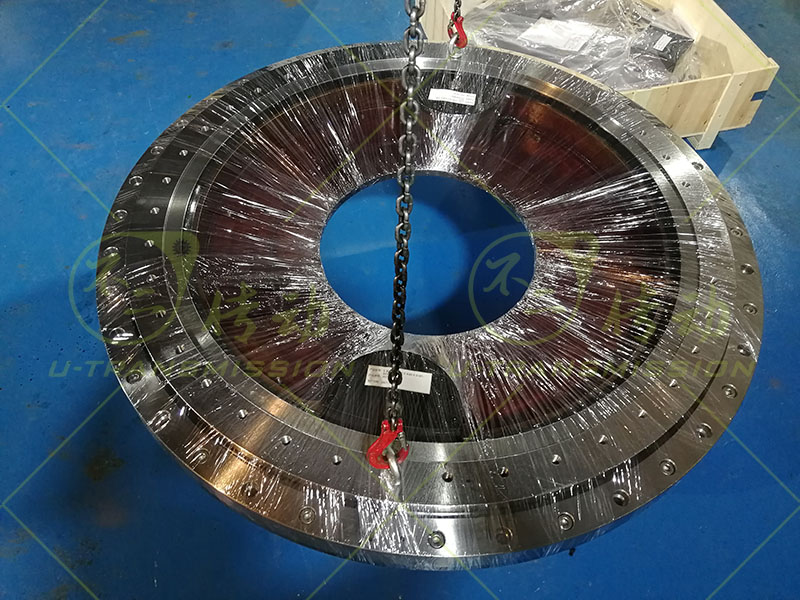

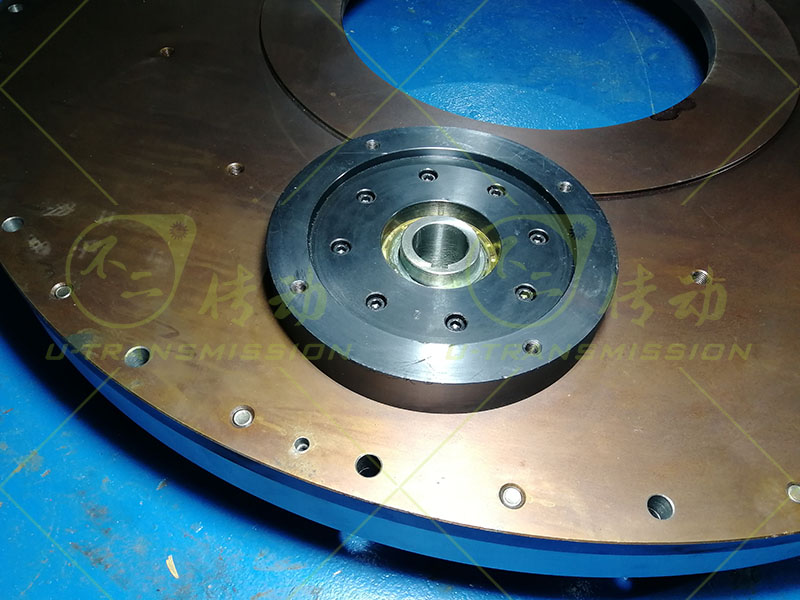

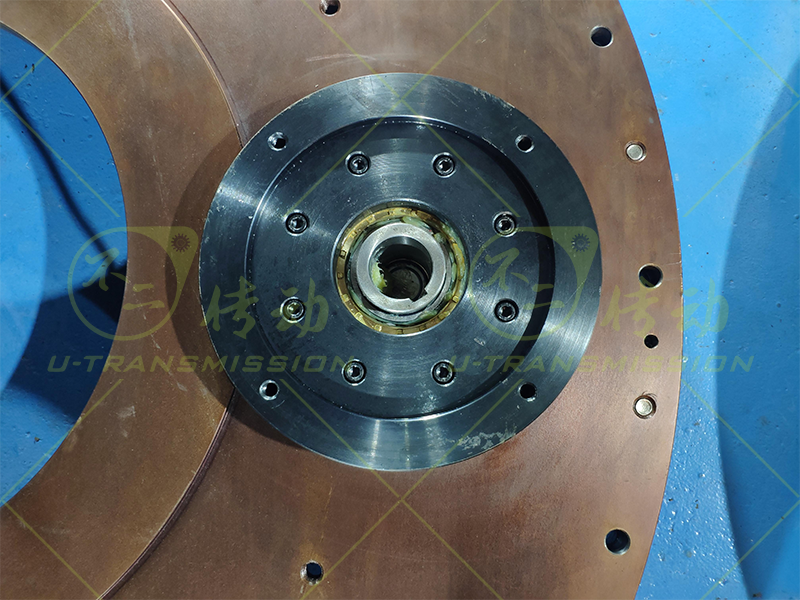

S-III-I-1300-2内齿双驱齿轮式回转驱动使用在自动化设备上,客户的设备外部空间受限,部件需要尽量安装在齿轮式回转驱动的内部,设备底部有足够的安装空间,设备运转需要大输出扭矩,设备转速低,需要大的总减速比。综合上述客户需求,不二传动为客户设计了内齿双驱齿轮式回转驱动,内齿传动,输入端靠近圆心,可以保证外径是整圆,减速电机可以安装到靠近圆心的位置,不占用外部空间。设备底部有安装空间,驱动的输入端就设计在底面上,方便客户使用。针对客户需要大减速比,大扭矩,不二传动采用了小模数齿,双齿轮传动,小模数保证大减速比,双齿轮保证大输出扭矩。这一设计解决了客户的问题。



齿轮式回转驱动

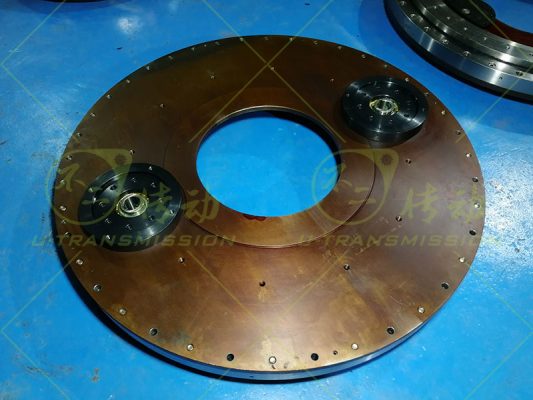

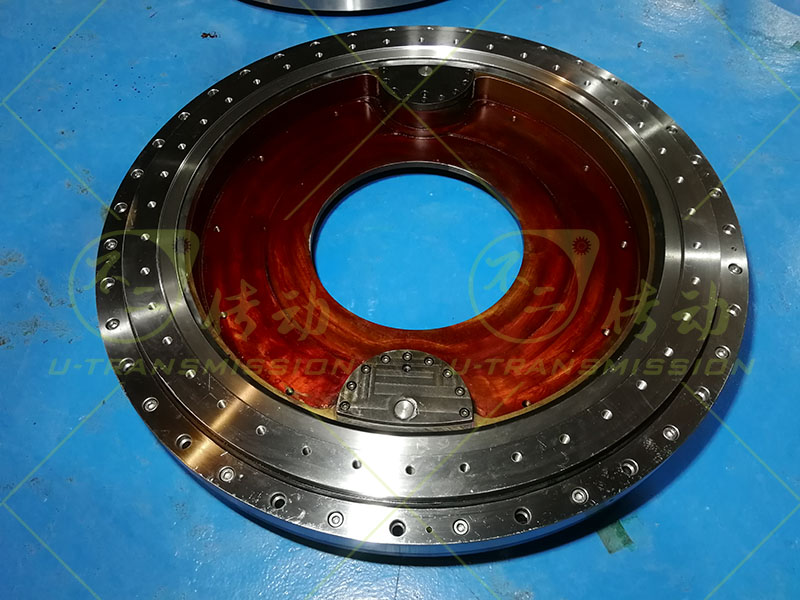

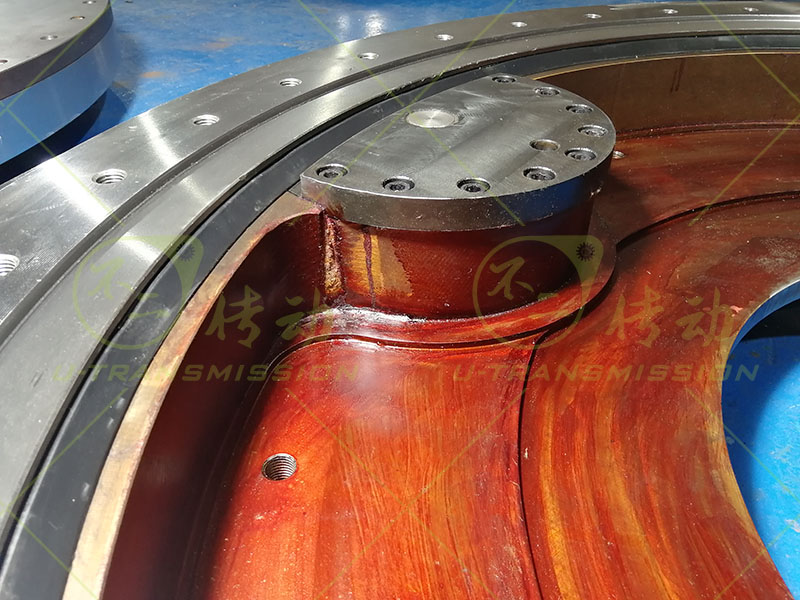

S-III-I-1300-2内齿双驱齿轮式回转驱动同样为客户设计成全防护结构,防尘防水,内部设计围栏将内齿包围,回传支承上安装NBR橡胶密封跟围栏配合,实现了顶面防尘防水,底部紧凑设计,法兰与底板完全贴合,实现底部防尘防水,这款驱动的底板也可以设计成各种形状,适合客户安装其它部件,为客户集成化设计提供极大便利。驱动壳体可根据客户要求进行磷化、氧化、喷塑等表面处理,满足各种工况的使用要求。



齿轮式回转驱动
