在特殊机械设备上使用的外齿式回转驱动
发布时间:2021/06/10 最新产品 浏览次数:10339
型号:S-I-O-0229
类型:外齿反向法兰
直齿驱动减速比:5.40
额定输出扭矩:2659N.M
回转中心直径:229mm
带适配法兰总高:90mm
齿间隙≤0.2mm

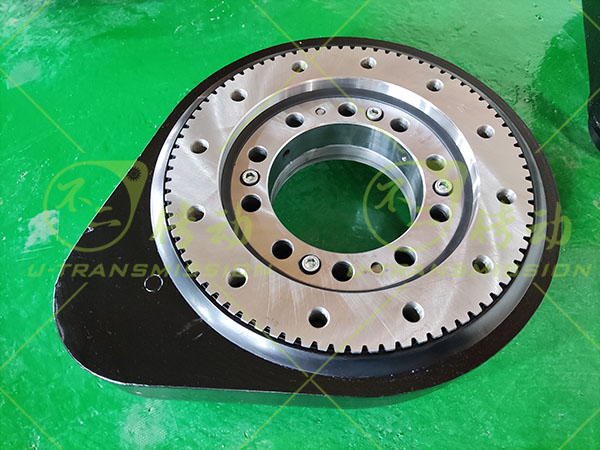

S-I-O-0229齿轮式回转驱动水平安装使用,产品应用在特殊设备上。
使用工况:倾覆力矩大,转速高,惯量大,冲击载荷大。

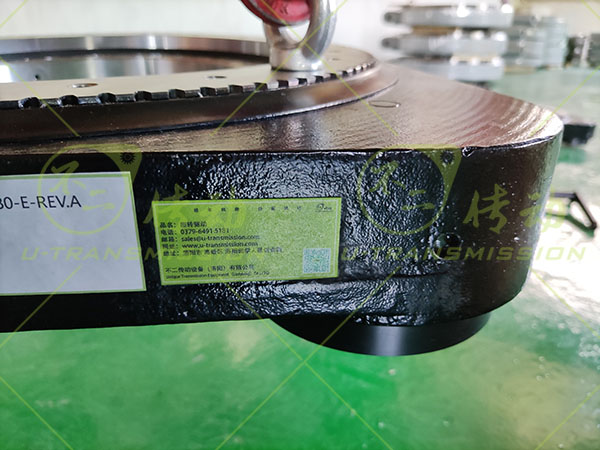

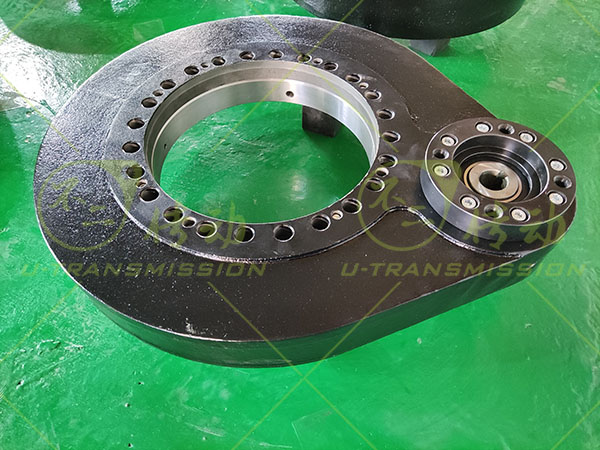

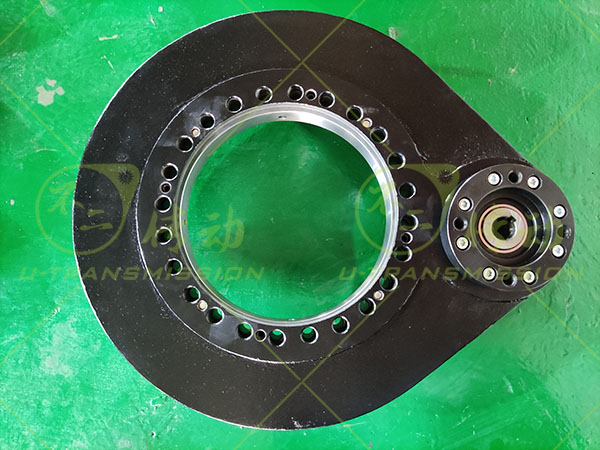

根据上述工况回转支承按照大倾覆力矩设计,采用小游隙高精度设计,确保高转速下回转驱动旋转平稳,齿采用表面感应淬火,保证大的输出扭矩及耐磨性能,齿芯部柔软,具有很好的耐冲击性,适合大惯量,大冲击载荷。壳体采用球墨铸铁QT450-10铸造而成,机械性能优良,稳定性高,耐磨抗震,壳体表面喷塑处理,防锈美观,喷塑前进行磷化处理,提高防锈能力及喷塑的附着力。输入端法兰按照客户马达输出端尺寸设计制造,客户可以直接连接马达,给客户提供很大的便利,减少连接部件,增加稳定性,节约空间,缩小整机体积,降低陈本。
SP-I-229齿轮式回转驱动是小尺寸轻系列回转驱动,特点是尺寸小、转速高、减速比适中,是轻量化紧凑设备回转部分的优先选择,不二传动还可以为客户定制更小尺寸的齿轮式回转驱动,还可以定制模数2的小型内齿驱动,客户的需求就是不二传动设计的动力来源,如果您也刚好有需要,联系我们,为您设计制造属于您的回转减速单元。
