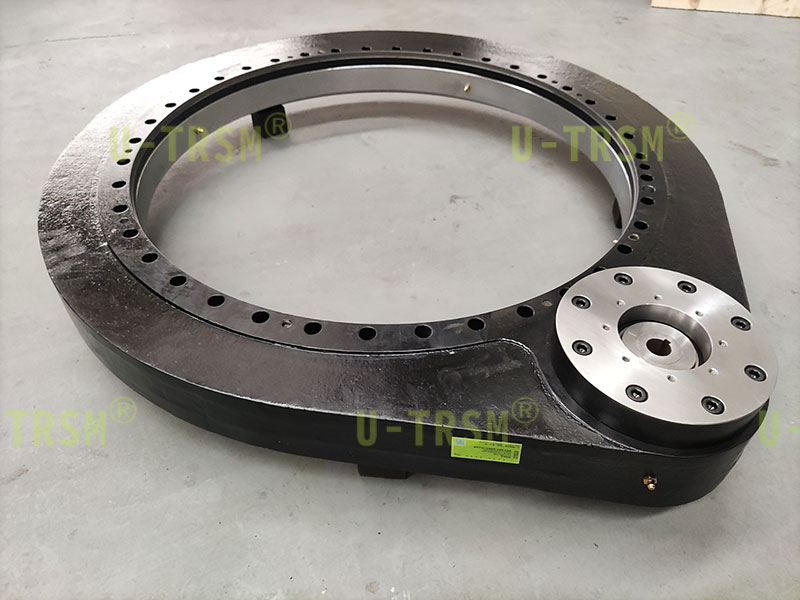

在一种特殊转台设备上使用的磨齿精密型回转驱动

发布时间:2022/08/11 最新产品 浏览次数:1316

型号:S-II-O-0741



类型:精密磨齿回转驱动



驱动减速比:9.30



额定输出扭矩:14KN.M



回转中心直径:741mm



带适配法兰总高:128mm



齿间隙≤0.15mm

产品详情

S-II-O-0741 特殊转台用精密磨齿回转驱动应用在车间的特殊设备上,客户要求回转驱动可以实现准停,要求旋转停止时回转驱动不能有晃动旋转要求平稳。



根据客户转台的尺寸和综合的性能要求,不二传动为客户推荐了II系列0741这款回转驱动。跟客户一起讨论了回转驱动在特定工况下的启动力矩,选择合适的安全系数,选择合适的减速机和伺服电机。

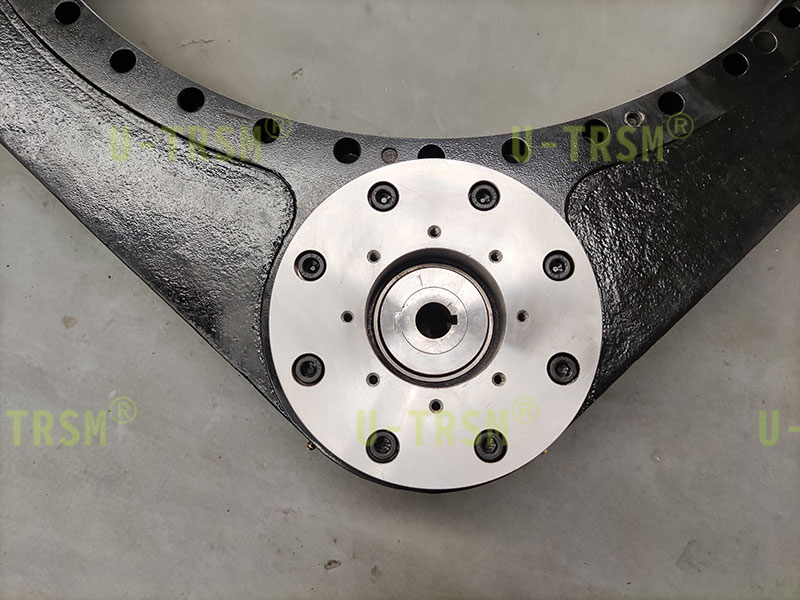

根据客户选择减速机输出端尺寸设计了回转驱动的连接法兰,从新设计了传动齿轮的配合尺寸,修改后客户的减速机可以和回转驱动直接连接,方便客户使用。

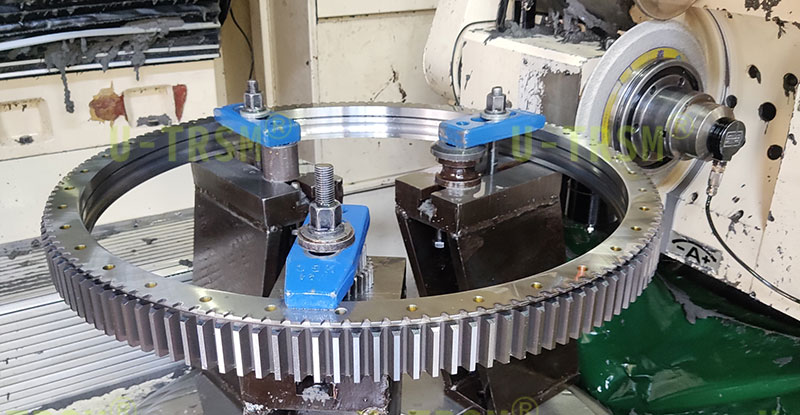

数控磨齿修正了齿淬火造成的齿圈变形和齿形误差,磨齿后的齿轮和齿圈的配合更好,可以保证在很小的齿间隙下正常运转,能很好的应用在高精度场合。

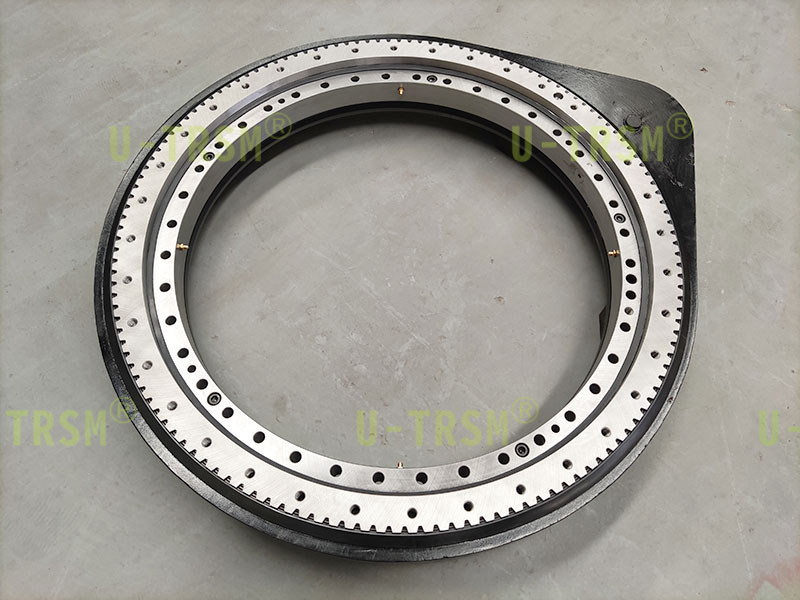

在回转驱动的内圈、外圈、壳体上,根据客户设计的整机的需求,我们为客户在特定的位置设计了传感器固定位置,定位装置固定位置,特殊管线固定位置,为客户实现设备高集成紧凑设计提供支持。
