高精度回转驱动在医疗器械中的创新设计与应用

一、设计背景与客户需求

客户医疗器械设备对回转驱动系统提出三大核心要求：

转动平稳性：需保证精密操作时的运动精度；

低噪音：适用于医疗环境的安静需求；

安装空间受限：要求驱动系统高度集成化，简化安装流程。

二、核心设计亮点与技术优势

1. 空间集成与结构优化

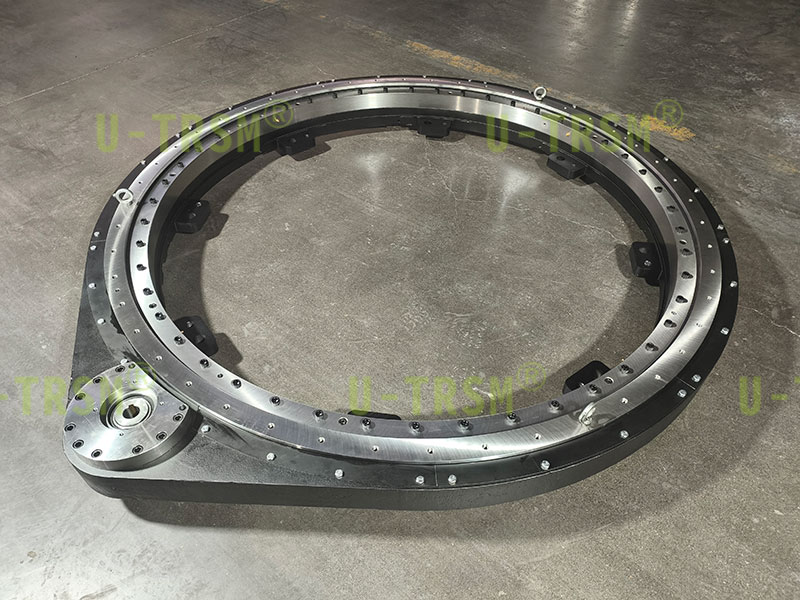

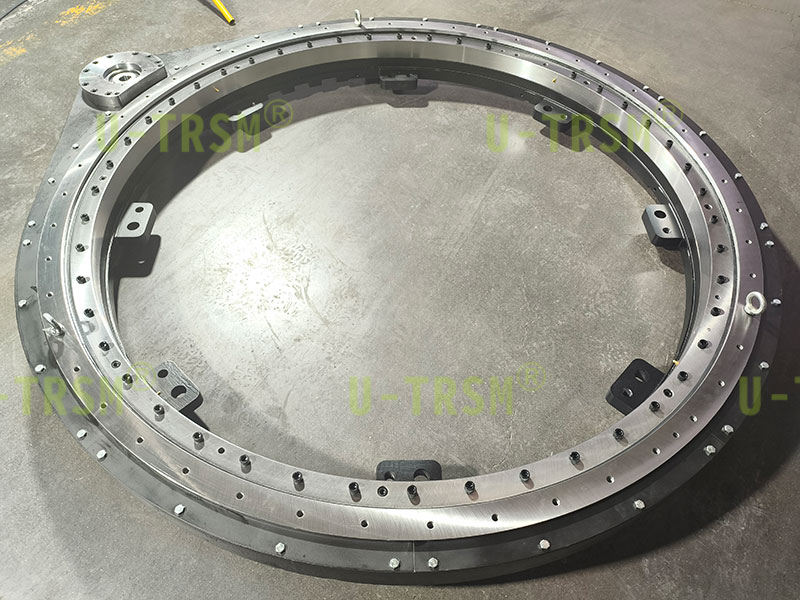

交叉滚柱设计：在有限空间内显著提升回转驱动的径向、轴向载荷能力，满足医疗器械高负载需求。

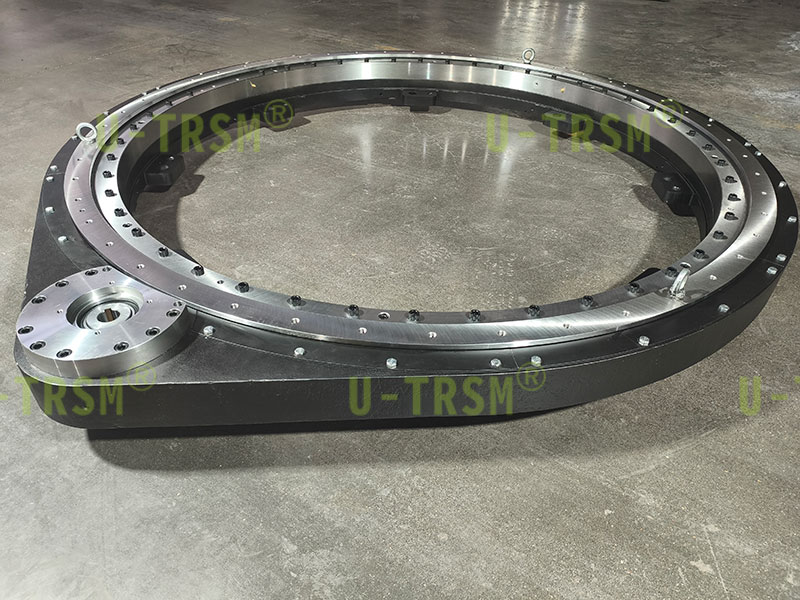

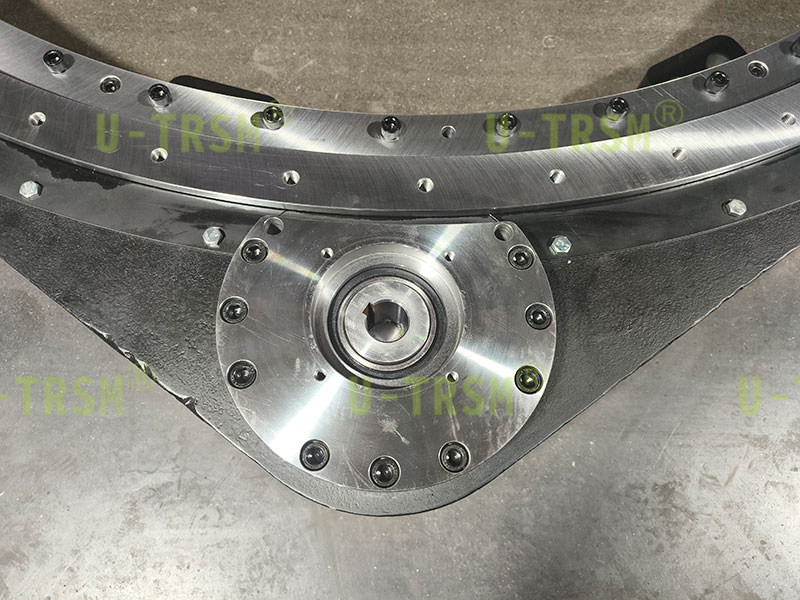

机架底座集成壳体：通过与客户协同设计，将机架底座与驱动壳体一体化，减少外部连接件，降低安装复杂度。

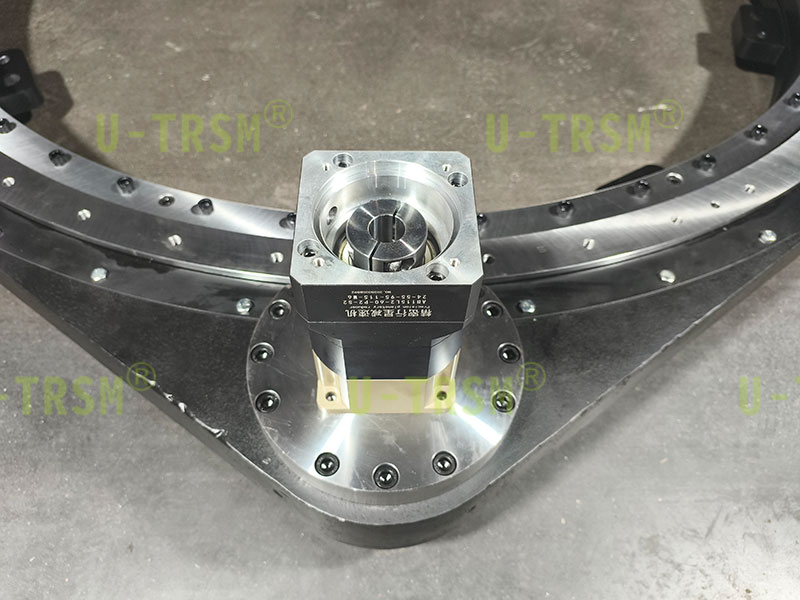

电机同向安装设计：电机安装面与被旋转工件位于同一侧，缩短传动链长度，提高空间利用率，避免拆装干涉。

2. 传动精度与平稳性保障

六级精度齿轮：采用高精度加工工艺，齿面粗糙度低，扭矩传递平滑。

小游隙与齿隙控制：游隙 0-0.03mm、齿啮合间隙≤0.10mm，配合预紧设计，消除空回误差，保证旋转定位精度。

端面跳动控制：端面跳动≤0.02mm，确保高速旋转时的轴向稳定性，适用于精密医疗设备的动态操作。

3. 载荷能力与可靠性

该款回转驱动通过交叉滚柱结构、集成化设计及高精度齿轮传动，在空间受限场景下实现了载荷、精度与噪音的多维度优化，不仅满足医疗器械的严苛要求，更体现了高端驱动部件在精密制造领域的技术突破。随着医疗自动化与智能化发展，此类高精度驱动系统将在更多创新设备中发挥核心作用。
