直齿回转驱动的齿加工都有哪些要求?
发布时间:2021/06/29 企业新闻 浏览次数:719
由于需要传递力,回转支承一个套圈上通常有齿,外圈带齿的是外齿回转支承,内圈带齿的是内齿回转支承,常用的齿形有直齿和斜齿两种。
齿的加工:
回转支承的齿是用什么设备加工出来的呢?一般外齿常用滚齿机,内齿用插齿机,随着加工设备的升级,现在有高效率的铣齿机。根据精度要求,一般精度的齿直接加工成型;有精度要求的齿,先进行粗加工然后再进行精加工,分两次加工,精度更高;精度要求特别高的齿,粗加工,精加工过后再用磨齿机磨齿加工,最终达到精度要求。
齿的热处理:
齿的热处理状态一般为正火或调质状态。齿表面也可按照用户的要求进行淬火处理,淬火硬度在HRC50~60,并且能够保证足够的深度。根据应用场合的不同,齿轮淬火可分为全齿感应淬火和单齿感应淬火。单齿感应淬火又可分为齿面齿根淬火和齿面淬火。齿淬火能增加齿承载能力,大幅增加齿的耐磨性,寿命延长。

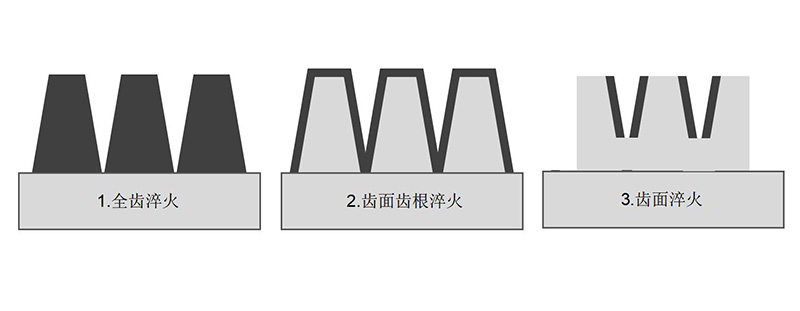

由左及右分别是:1.全齿淬火 2.齿面齿根淬火 3.齿面淬火
直齿回转驱动齿圈的齿和小齿轮齿面都经过齿淬火处理,增加齿承载能力,大幅增加齿的耐磨性,寿命延长。精度高的齿淬火后磨齿加工,保证齿精度,达到高回转精度要求。
