精密回转支承游隙的选择及实际应用

发布时间:2021/08/04 企业新闻 浏览次数:2631

精密回转支承为了使用的时候可以平稳旋转得到比较理想的跳动值,一般设计制造的时候游隙值会选择小游隙、零游隙、负游隙,对应的游隙值一般为0到0.05,≤0,-0.05到-0.01,对应的预加载荷分别是:无预加载,轻预加载,重预加载。



加工的时候我们可以按照测量回转支承沟道尺寸的方法测量沟道尺寸,根据测量数据,计算出游隙值(无论是正游隙或者负游隙),加工完成再对计算的游隙值进行检测,正游隙的用百分表直接测量,负游隙的用测力计测量回转支承的启动力矩,根据启动力矩的大小,判断回转支承过盈量的大小,启动力矩也是回转支承使用中必须知道的一个数值,它决定了回转支承减速机和马达的选取。

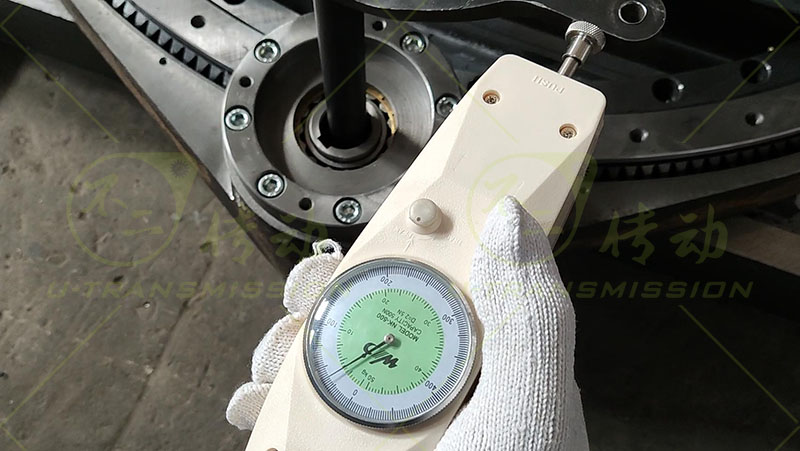

测量回转支承的启动力矩就要先测量回转支承的启动力,需要用到测力计,由于启动力的最大值出现在回转支承即将转动的一瞬间,所以需要一个能记录测量最大值的测力计,测量回转支承的驱动力。



启动力矩测量



启动力矩=启动力x力臂,启动力可以用测力计测出,我们一般在回转支承外圈孔上安装一个螺栓,用测力计测量螺栓处回转驱动的启动力,外圈螺栓孔分布圆半径就是力臂,由启动力和力臂计算出回转支承的启动力矩。相同的回转支承,启动力矩的不同可以反应出负游隙回转支承游隙值的大小,启动力矩越大,说明游隙值越小,预加载越大。



游隙值的选择也要考虑客户设备的情况,回转支承游隙值越小,对安装和使用的要求就越高,安装基础平面度的误差,回转支承使用中的偏载,都会使回转支承由微小的变形,大游隙时回转支承微小的变形可以被游隙抵消,回转支承安装后可以正常旋转,但是如果是小游隙或者是负游隙,回转支承没有多余的间隙抵御微小变形,如果回转支承变形就会卡滞,旋转不良,甚至卡死,造成损或者不能使用。



所以精密回转支承选择小游隙需要综合回转支承精度,设备安装基础的加工精度,用户具体的使用工况综合的分析评估,然后选择合适的游隙值,既保证精度又保证能够在现场安装使用。
