直齿回转支承和斜齿回转支承的区别

发布时间:2021/08/24 企业新闻 浏览次数:7156

回转支承又叫转盘轴承,是一种广泛应用于各类机械设备的支承旋转部件。由于传动需求,回转支承通常都带有齿,常见的以直齿和斜齿为主,直齿和斜齿最直观的区别是齿轮形状不同,另外在承载、噪音等方面也有所区别,下面我们一起来了解一下。

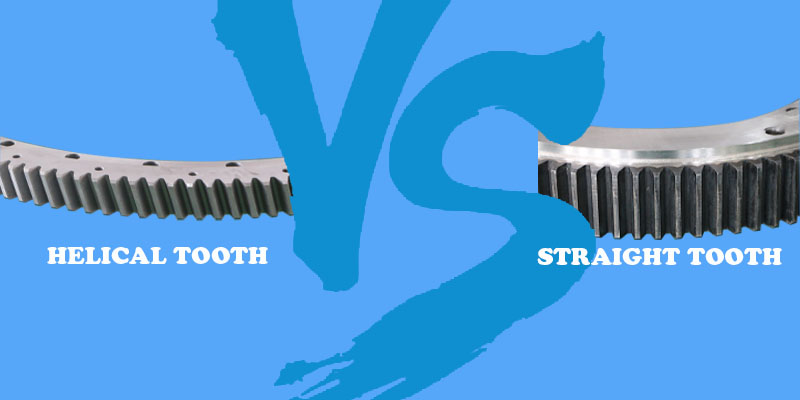

直齿回转支承和斜齿回转支承



1、外观

直齿的齿轮呈现直线排布在齿圈上,而斜齿则以倾斜的角度平均分布在齿圈上。



2、精度

斜齿驱动比直齿驱动更容易获得高精度,斜齿精度保持时间更久。



3、噪音

直齿由于设计、制造、结构等方面的原因本身产生的噪音比斜齿驱动大一些,因为直齿是直接接触,所以齿轮咬合时会产生震动。斜齿咬合是逐步接触,逐步分离,所以斜齿的传动会相对平稳,震动也比较小。



4、效率

从传动效率来讲,直齿的传动效率比斜齿要高,因为斜齿在传动时会产生轴向分力,会损失部分的输入扭矩,需要在设计时考虑轴向力对驱动的影响,直齿则不存在这个问题,传动效率高达95%以上。



5、啮合线

相同模数相同齿高的情况下,斜齿在齿轮咬合时齿的啮合线比直齿长,由于斜齿的啮合线长,所以每个齿所能承受的力会更大,相应的齿可以承受的扭矩也会比较大。而直齿在咬合时啮合线相对比较短,齿的碰撞受力比较直接,受力范围比斜齿要短,承受的扭矩也会小一些。



选择回转支承齿轮齿形时需要考虑回转支承的安装形式、设备的布局形式、额定输出扭矩、载荷情况、转速、噪音及振动要求等多方面因素,需要根据具体的情况选择适合的回转支承,只有合适的回转支承才能保证设备正常平稳运转。请大家选型的时候尽可能详细的把使用工况告诉不二传动的工程师,我们的工程师会给您提供高性价比的方案。
