回转驱动中蜗轮与蜗杆啮合的使用寿命分析
发布时间:2023/11/21 企业新闻 浏览次数:1144

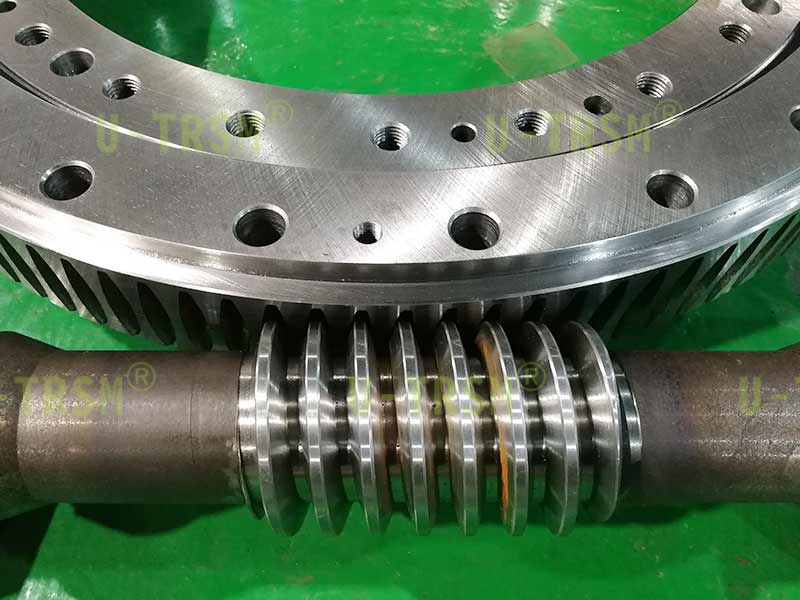

蜗轮蜗杆回转驱动是一种能够承载大载荷的减速器,由蜗杆带动蜗轮摩擦旋转,在使用过程中,影响蜗轮蜗杆回转驱动使用寿命的就是蜗杆和蜗轮之间的啮合情况。那么都有哪些情况会影响到回转驱动中蜗轮与蜗杆啮合的使用寿命呢?不二传动的工程师来简单分析一下。
蜗轮蜗杆的材料选择:
蜗轮蜗杆的材质对其寿命有着重要的影响,一般来说,蜗轮材质应具有高强度、耐摩擦、耐腐蚀等特点,常用的材料有青铜,铸铁,合金钢等。而蜗杆的材质应具备高硬度、高耐磨等特性,常用材质包括锻造钢、合金钢等。
热处理工艺:
热处理工艺对蜗轮蜗杆的寿命也有重要的影响。适当的热处理工艺可以提高材料的硬度与耐磨性,从而延长回转驱动的使用寿命。常见的热处理工艺方法包括高频淬火、氮化处理、渗碳淬火。
啮合齿参数设计:
啮合参数设计是蜗轮蜗杆寿命分析的关键因素之一,包括蜗杆的直径系数,模数,齿数,螺旋角,压力角等参数。这些参数的选择将直接影响蜗轮蜗杆回转驱动的传动效率、承载能力、磨损情况及寿命。
润滑与防尘:
良好的润滑与防尘设计可以有效的减少蜗轮蜗杆的摩擦阻力,防止灰尘与杂质进入啮合面,从而延长其寿命。常用的润滑剂包括润滑油、润滑脂等,应根据具体的工作环境和条件进行选择。
工作环境与维护条件:
恶劣的工作环境(如高温、高湿、腐蚀性气体等)会加速蜗轮蜗杆的磨损和腐蚀,而定期的维护和检查可以及时发现和解决潜在的问题、延长其使用寿命。
使用寿命预测模型:
使用3D设计模型可以帮助我们预测和分析蜗轮蜗杆的使用寿命,通过建立3D模型,综合考虑各种因素(如材料性能,热处理工艺,啮合参数,润滑与防尘等),进行有限元分析,受力分析,齿承载啮合分析等,为设计和优化提供依据。
实验与验证:
产品生产装配完成后,通过模拟实际工作条件小的加载,运转等试验,可以检测蜗轮蜗杆回转驱动的磨损情况、承载能力等性能指标,对其使用寿命进行评估和验证。同时也可以根据试验结果对其设计方案进行调整和优化,提高蜗轮蜗杆的寿命和性能。
